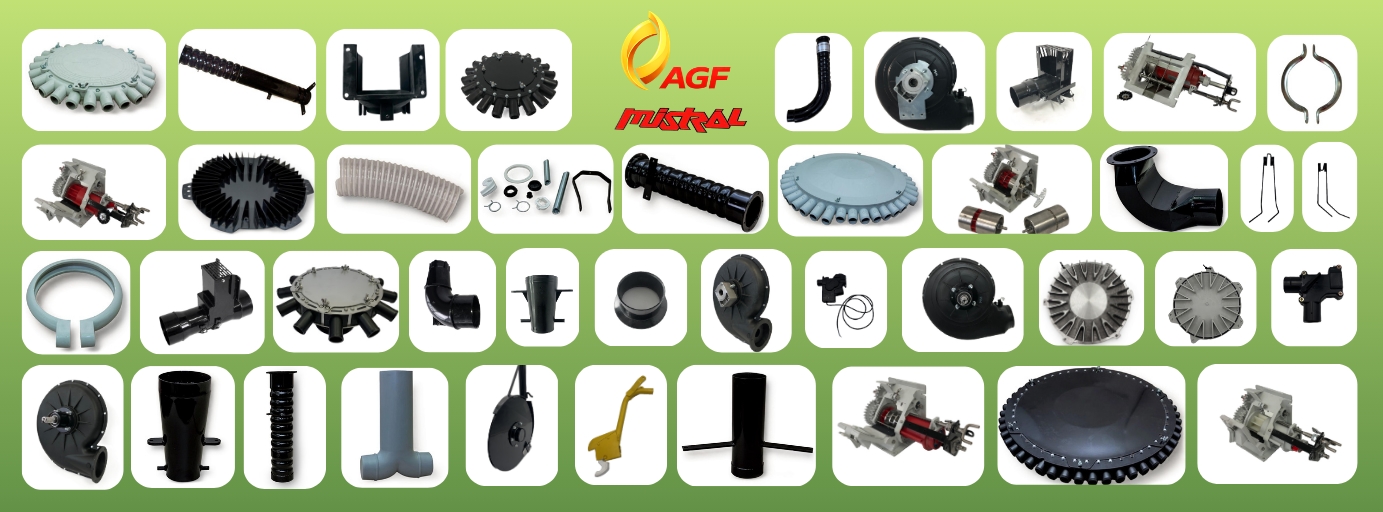

Pneumatický sejací systém MISTRAL

Divízia MISTRAL – komponenty je úspešným výrobcom a predajcom pneumatického výsevného systému MISTRAL.

Pneumatický výsevný systém MISTRAL sa používa pre výsev všetkých druhov osív o veľkosti zŕn od 1 do 10 mm. Preto sejacie stroje s týmto systémom výsevu možno použiť pre výsev nielen hustosiatych obilovín, ale aj strukovín a olejnín (hrach, fazuľa, sója, repka atď).

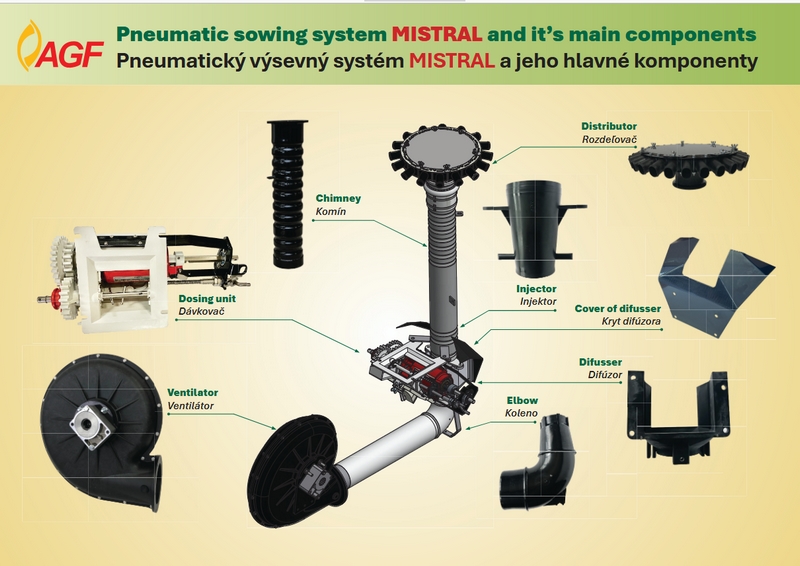

Pneumatický sejací systém zložený z ventilátora na výrobu tlakového vzduchu, dávkovača na presné nadávkovanie osiva a injekčno-zmiešavacieho a rozdeľovacieho systému je určený na úspešné implementovanie do samostatných sejacích strojov, ale aj do strojov pre redukovanie predsejbovej prípravy pôdy, vrátane bezorebnej techniky.

Použitie pneumatického sejacieho systému umožňuje dosiahnuť podstatne vyššiu úrodu a taktiež redukovanie spotreby osiva.

Špeciálne upravené dielce sa využívajú aj do pneumatických výsevných systémov, ktoré s vhodne konštrukčne riešenou sejačkou umožňujú okrem výsevu osív aj súčasne prihnojovať granulovanými hnojivami a kryštalickými hnojivami s vhodným tvarom.

Dávkovače

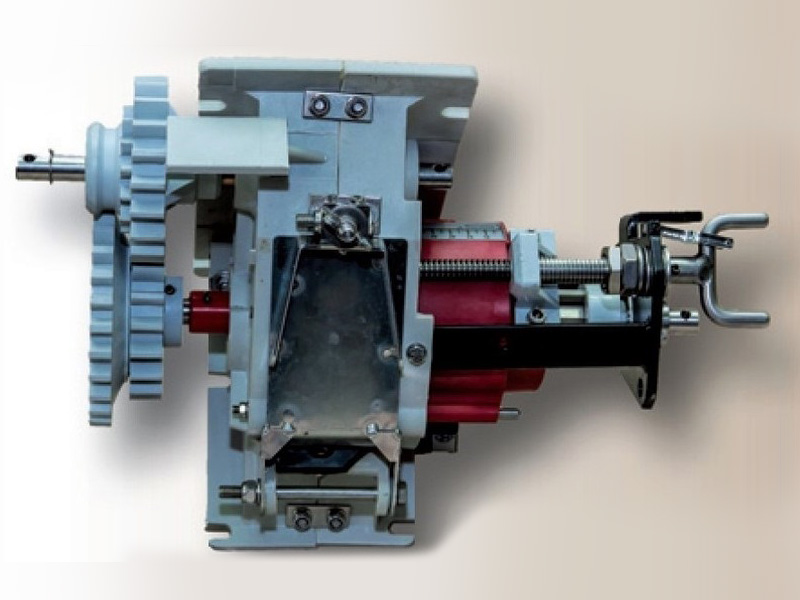

Dávkovač špeciál na podsev 125kg

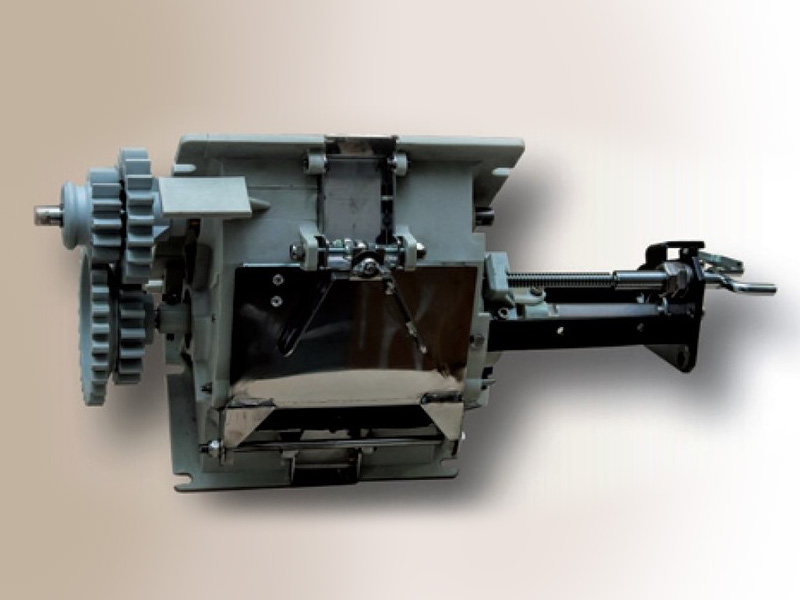

Dávkovač Veľký špeciál na 530 kg

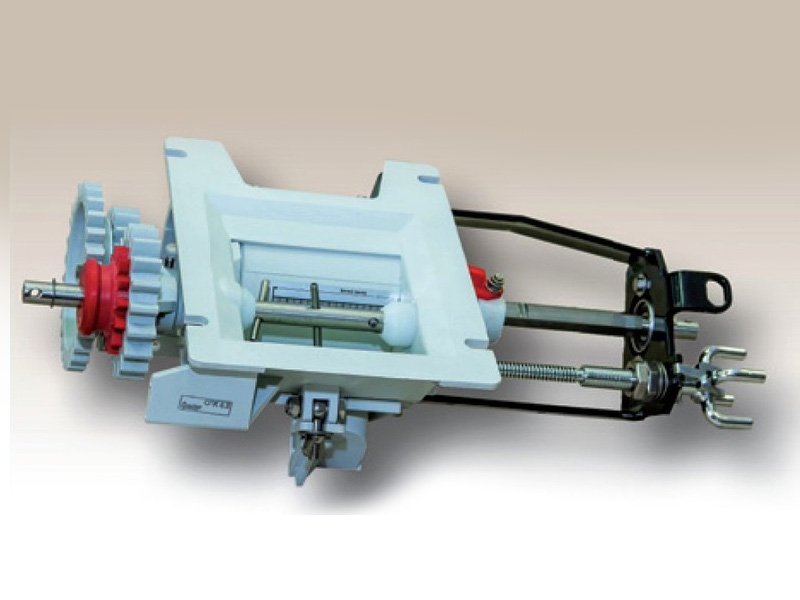

Dávkovač Štandard

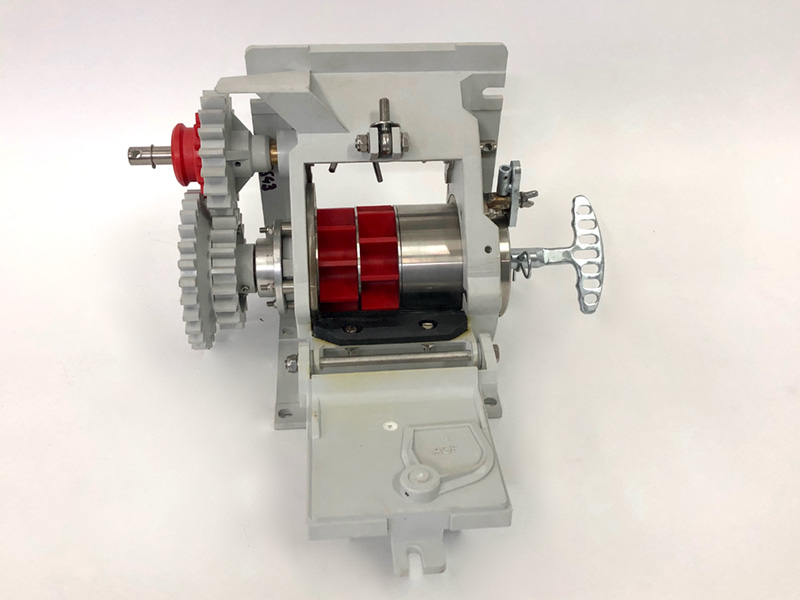

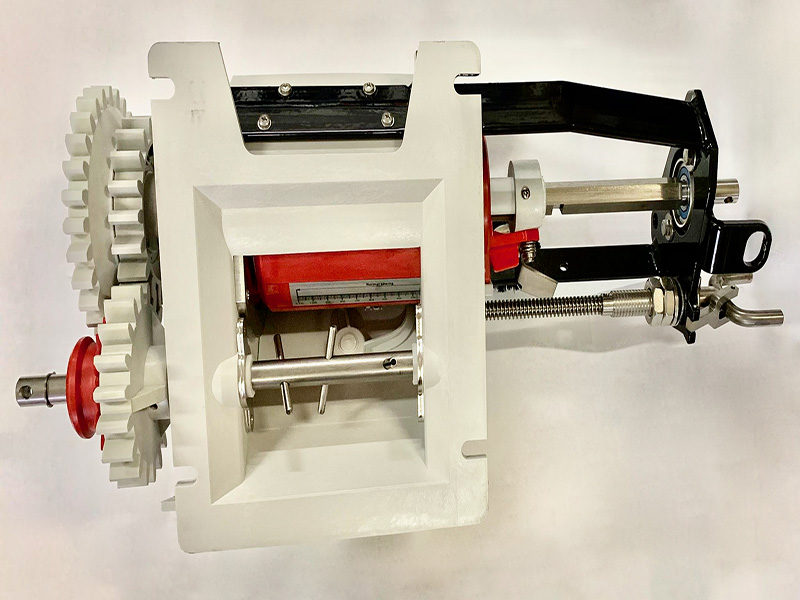

Dávkovač Nerez

Dávkovač DAV – 2 nerez na hnojivo

Dávkovač DAV – 3 nerez

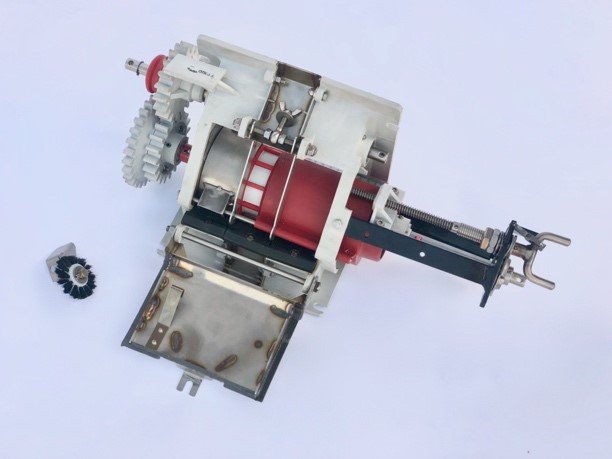

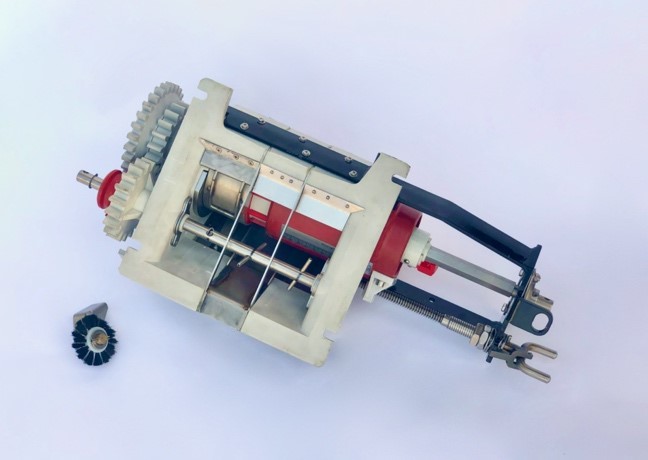

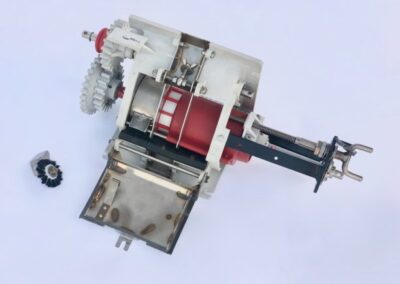

Dávkovač DAV 530 – klasický výsev

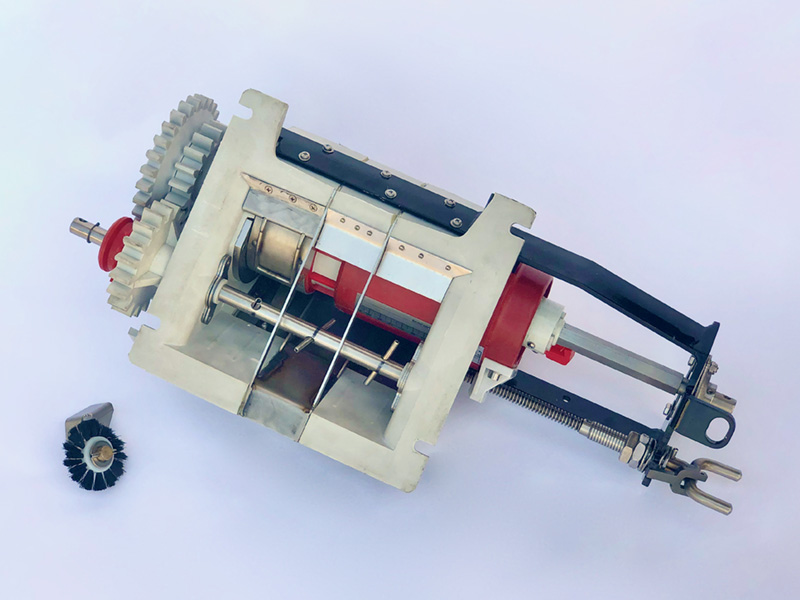

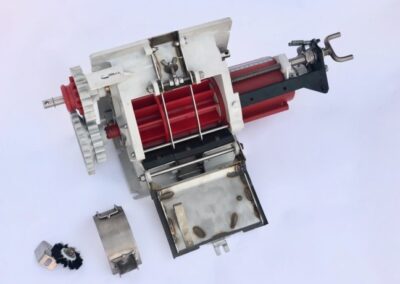

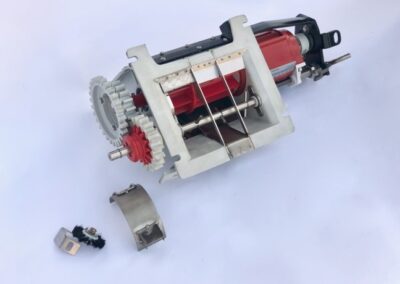

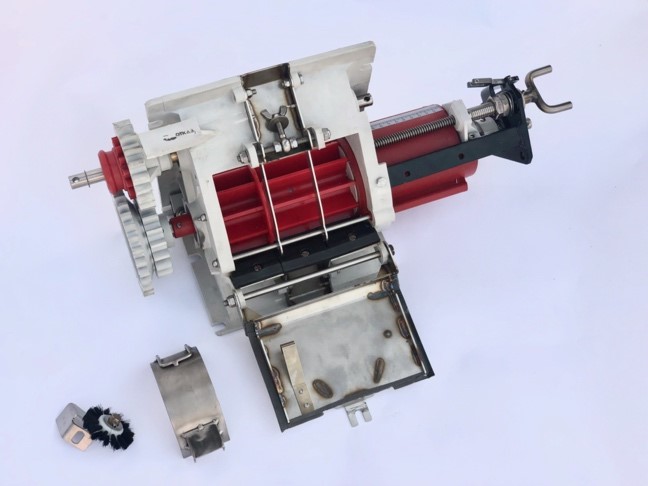

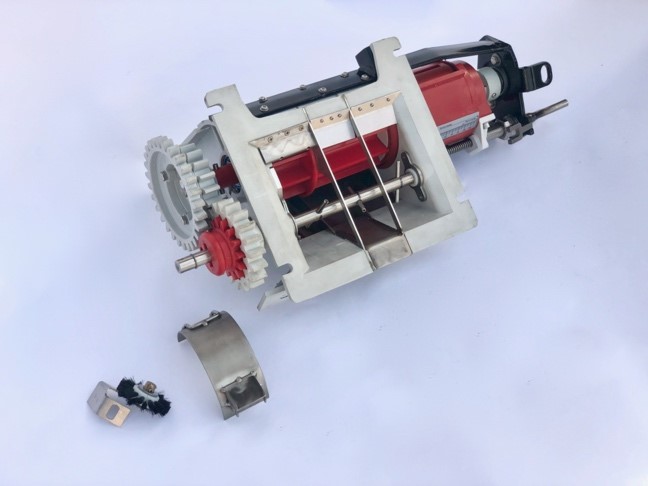

Dávkovač DAV 530 – mikrovýsev

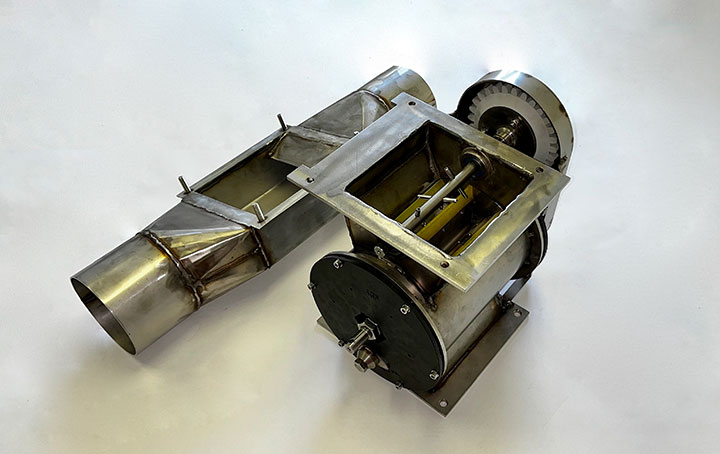

Dávkovač DAV-5 fí 170

je dávkovač s horizontálnym injekčným uzlom a je primárne určený pre dávkovanie priemyselných umelých hnojív a pelet v neobvyklých väčších dávkach – kg/ha. Dávkovací výkon je cca od 0,54 až 3,0 kg/s (aj v závislosti od použitia vhodného pneumatického dopravného potrubného systému).

Charakteristika dávkovača:

• dávkovač DAV – 5 je predovšetkým určený na
• dávkovanie priemyselných granulovaných a kryštalických hnojív, tiež peliet používaných v poľnohospodárstve,
• dávkovač DAV – 5 je v konštrukčnom vyhotovení pre vysoko účinnú tlakovú dopravu osiva od dávkovača po výsevné jednotky t.j. pre veľké prepravné dĺžky až cca 16 až 20 m
• dávkovacia dĺžka hviezdicového valca je tvorená pre veľkoobjemové dávky rôznych komodít,
• dopravný výkon dávkovača v štandardnom vyhotovení v rozsahu 0,54 až 3,0 kg/s hnojivá a pelet podľa druhu komodity a jej mernej hustoty
• doporučený rozsah pracovných rýchlosti otáčok 18 – 105 ot/min.
• nastavovanie dávky hnojenia je možné za pomoci spojitej regulácie rýchlosti otáčok elektrického alebo mechanického pohonu dávkovača

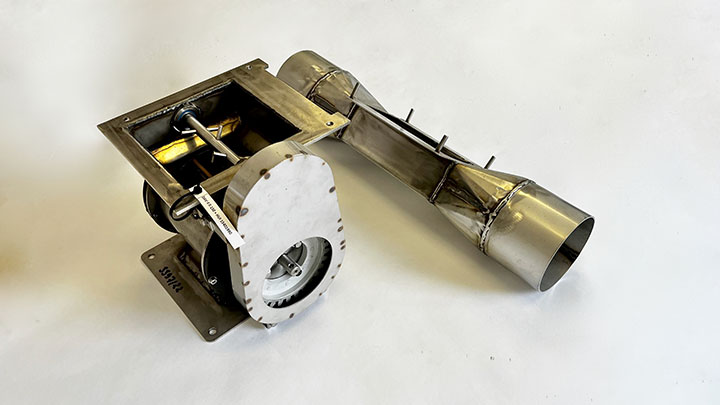

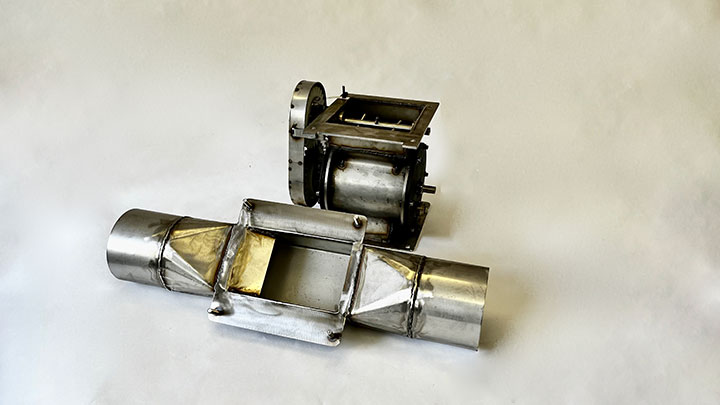

Dávkovač DAV-4 fí 150

 je dávkovač s horizontálnym injekčným uzlom a je primárne určený pre dávkovanie priemyselných umelých hnojív a pelet v neobvyklých väčších dávkach – kg/ha. Dávkovací výkon je cca od 0,26 až 1,5 kg/s (aj v závislosti od použitia vhodného pneumatického dopravného potrubného systému).

Charakteristika dávkovača:

• dávkovač DAV – 4 je predovšetkým určený na dávkovanie priemyselných granulovaných a kryštalických hnojív, tiež peliet používaných v poľnohospodárstve,
• dávkovač DAV – 4 je v konštrukčnom vyhotovení pre vysoko účinnú tlakovú dopravu osiva od dávkovača po výsevné jednotky t.j. pre veľké prepravné dĺžky až cca 16 až 20 m
• dávkovacia dĺžka hviezdicového valca je tvorená pre veľkoobjemové dávky rôznych komodít,
• dopravný výkon dávkovača v štandardnom vyhotovení v rozsahu 0,26 až 1,5 kg/s hnojivá a pelet podľa druhu komodity a jej mernej hustoty
• doporučený rozsah pracovných rýchlosti otáčok 18 – 105 ot/min.
  nastavovanie dávky hnojenia je možné za pomoci spojitej regulácie rýchlosti otáčok elektrického alebo mechanického pohonu dávkovača

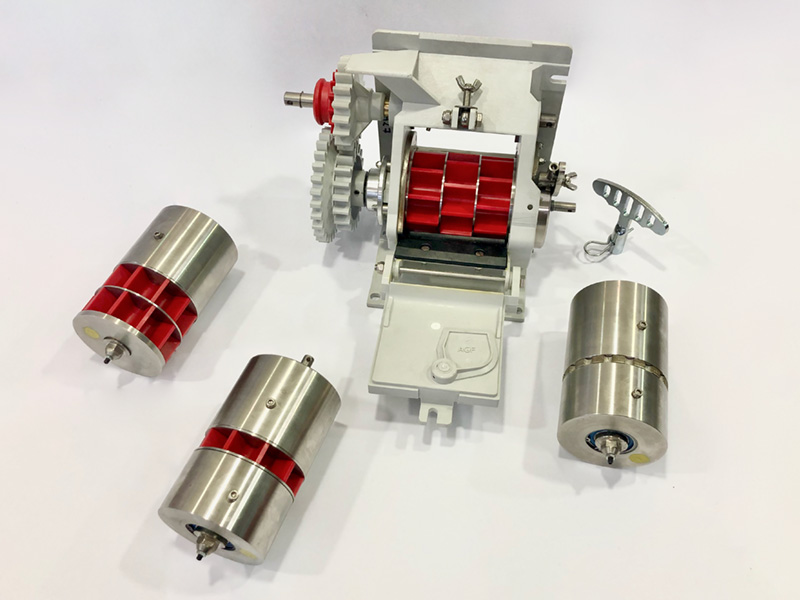

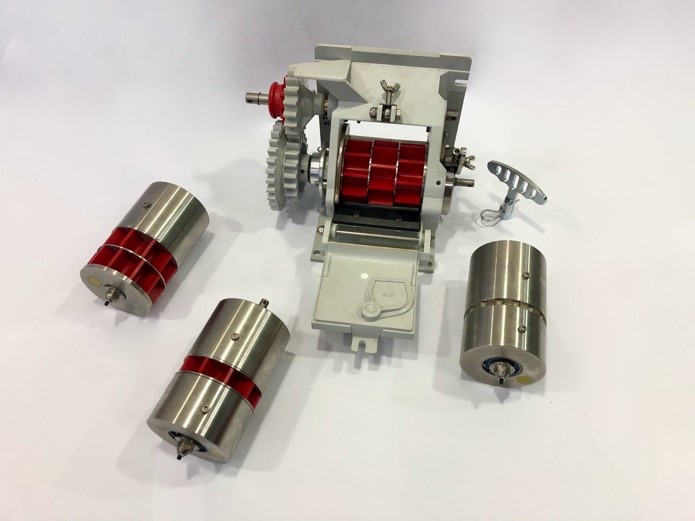

Dávkovač DAV-3 MISTRAL

Dávkovač je predovšetkým určený pre dávkovanie osív a granulovaných hnojív v konštrukcií pneumatických sejačiek. Je určený pre sejbu hustosiatych osív, ako pšenica, jačmeň, kukurica, hrach, ryža, trávy, repka olejná a pod., pomocou jednoduchej výmeny výsevných valčekov. Nastavenie vhodnej dávky závisí od použitia vhodného výsevného valčeka a nastavenia jeho rýchlosti otáčania. Dávkovač DAV-3 Mistral funguje pomocou plynulej mechanickej zmeny otáčok alebo elektromotorického systému riadenia otáčok.

Predpokladom pre použitie DAV-3 MISTRAL je teda mať zabezpečený spôsob jeho pohonu:

• mechanický, pomocou vhodného variátora
• elektromotorický systém s GPS (Dá sa zabezpečiť od mnohých renomovaných svetových výrobcov)

Dávkovač je zameniteľný za doterajšie konštrukcie dávkovačov typu Mistrál alebo Kverneland Accord. Ich pripojovacie rozmery o násypku a pohon sú tiež zhodné.

Výhody DAV – 3 MISTRAL

• Menšie rozmery Ľahšia inštalácia a umiestnenie do vašich strojov
• Variabilnosť vnútorných valcov podľa potrieb klienta Možnosť do budúcna operatívne pridávať nové valčeky pre dávkovanie nových druhov osív
• Dlhšia životnosť Hviezdicový valec pracuje stále s celým svojim objemom. Tým sa predlžuje jeho životnosť.
• Možnosť kombinovať s elektromotorom a GPS Pri elektromotorickom pohone nie je potrebné náhonové kolo a zariadenie na mechanický prenos pohonu na dávkovač. Rýchlosť je zíkavaná zo systému GPS alebo radarovým zariadením.
• Pohon prostredníctvom variátora Týmto spôsobom je možné skokovitú zmenu výsevnej dávky hnojiva nahradiť/doplniť na plynulú reguláciu veľkosti výsevnej dávky.

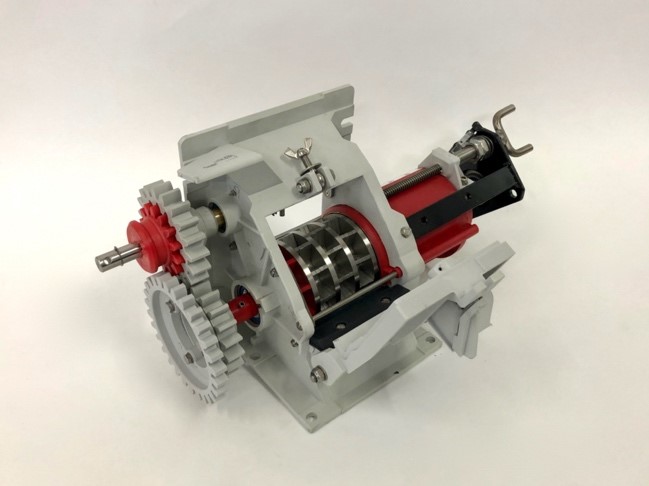

Dávkovač DAV-2 MISTRAL

 je prioritne určený na dávkovanie granulovaných / kryštalických umelých priemyselných hnojív s veľkosťou granúl 1 až 5 mm aj s ich prachovým podielom maximálne do 10 % (NPK, Liadok,). Upravené konštrukčné vyhotovenie turniketu rieši hlavne zvýšenie prevádzkovej životnosti, približne 3-násobne oproti doterajšiemu štandardnému vyhotoveniu. S dávkovačom DAV 2 – MISTRAL je možné dávkovať aj osivá.

Výsevnú dávku je možné nastavovať:

• skokovým prestavovaním výsevnej dávky s presnosťou 40 (20) kg pomocou mechanického axiálneho prestavovania prekrytia činnej časti hviezdicového valca
• zmenou otáčok hviezdicového valca
• kombináciou nastavení uvedených v bodoch a. , b.

Viac informácií vieme poskytnúť na vyžiadanie.

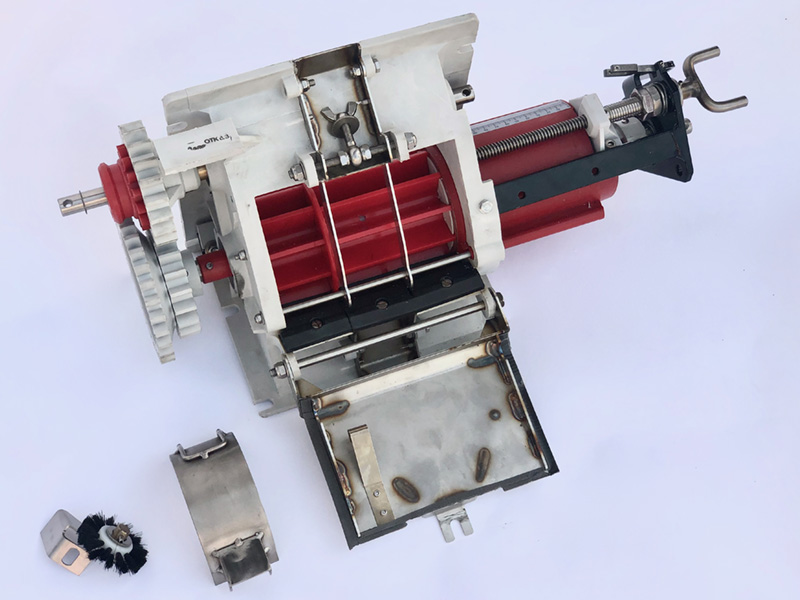

Dávkovač DAV-530 MISTRAL

Dávkovač DAV – 530 MISTRAL je určený na dávkovanie štandardných osív pri potrebe vyšších výsevových dávok a tiež pre špeciálne osivá, ktoré sú s nižšou hektolitrickou váhou a sú siate vo vyšších výsevných dávkach – kg/ha (sú siate so svojim rastlinným obalom napr. osivo Dinkel).

Dávkovač DAV – 530 MISTRAL umožňuje:

• jednoduché nastavovanie výsevných dávok osív v kombinácií klasického mechanického nastavovania prekrytia dávkovacích komôrok hviezdicového valca a použitím, alebo nepoužitím predĺženého hviezdicového valca
• výsev štandardných druhov hustosiatých osív s/bez použitia mikrovýsevu
• výsev väčšej výsevnej dávky osiva o cca. 46 % viac ako u turniketu štandard.
• výsev štandardných dávok osiva pri väčšej výsevnej pojazdnej rýchlosti sejačky.

Dávkovač DAV – 530 MISTRAL je možné montovať aj na pripojovacie rozmery klasických násypiek sejačiek pri použití dvoch kusov pripojovacích redukcií.

Viac informácií vieme poskytnúť na vyžiadanie.

Ventilátory

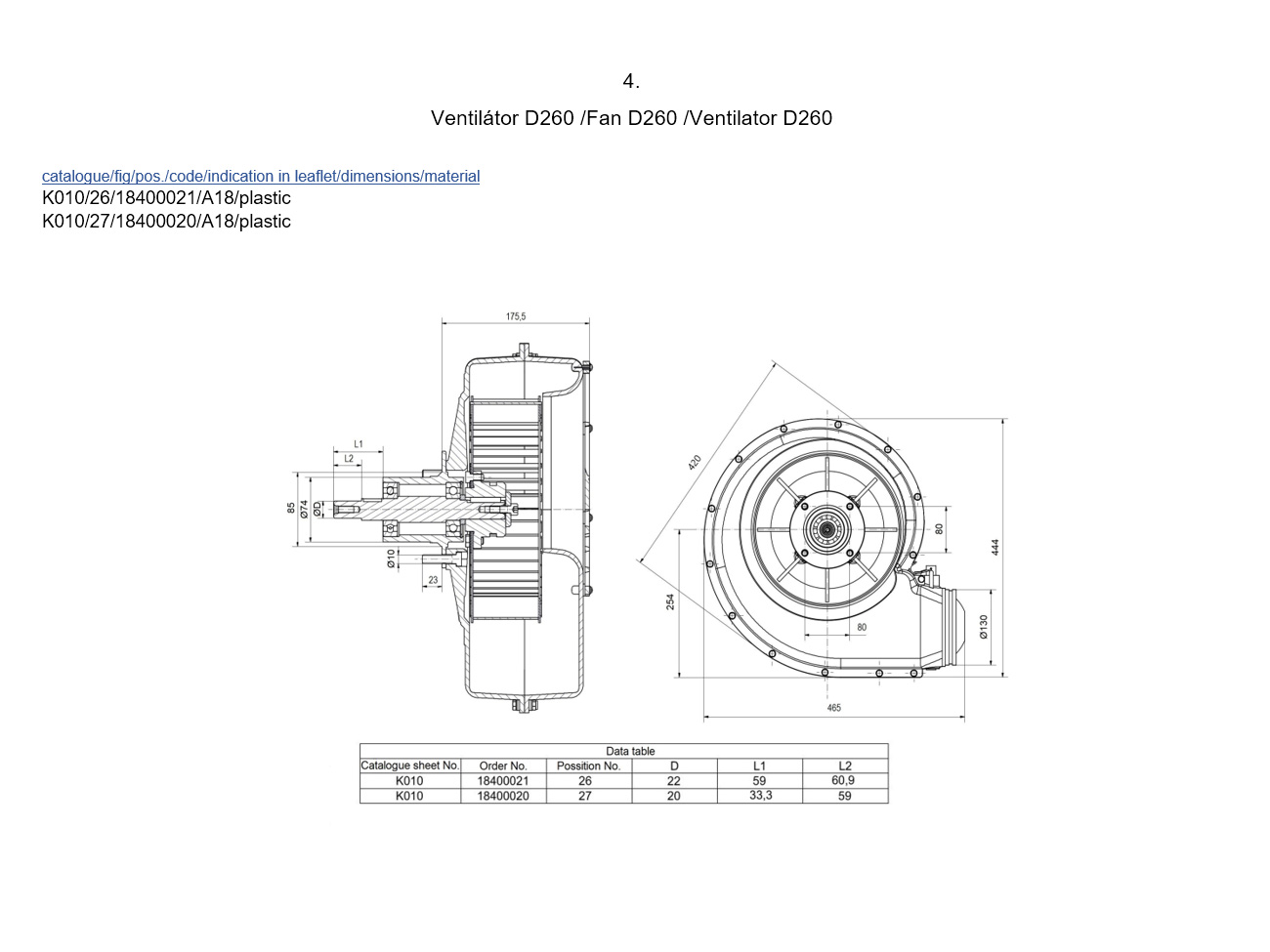

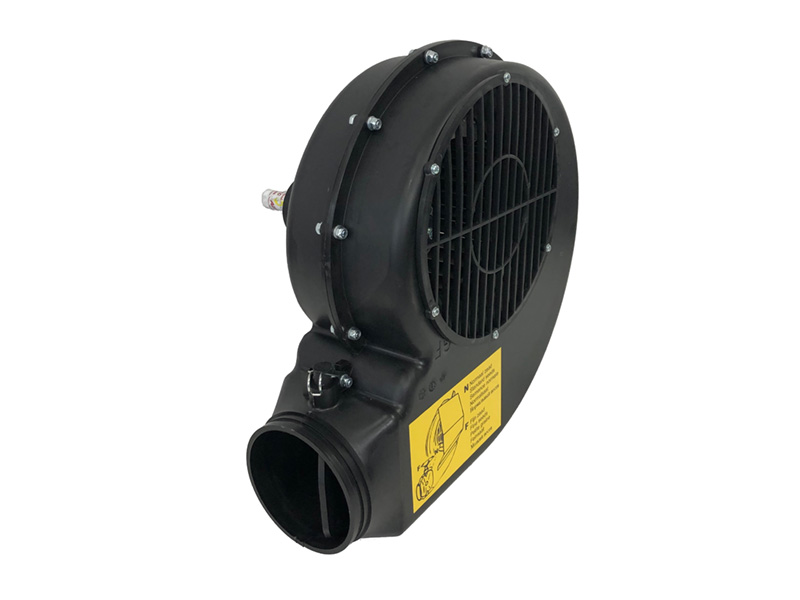

Ventilátor VEN 260

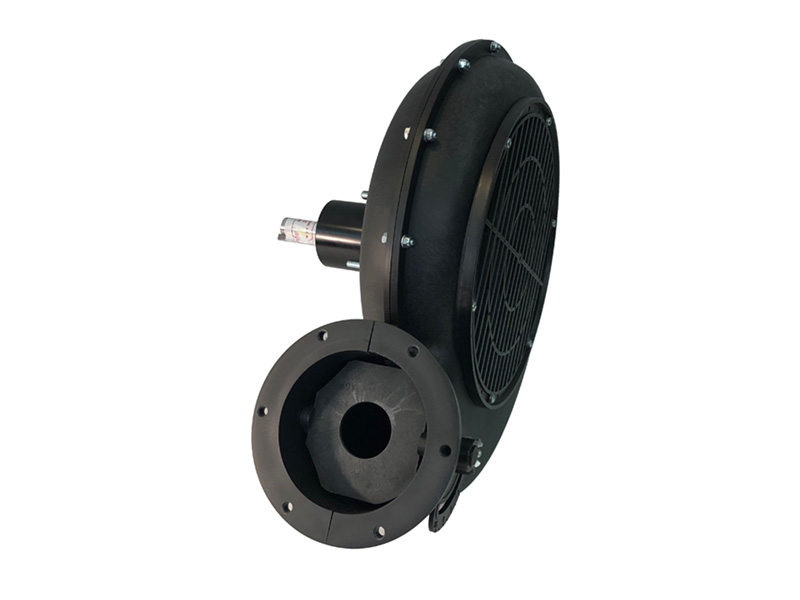

Ventilátor VEN 320

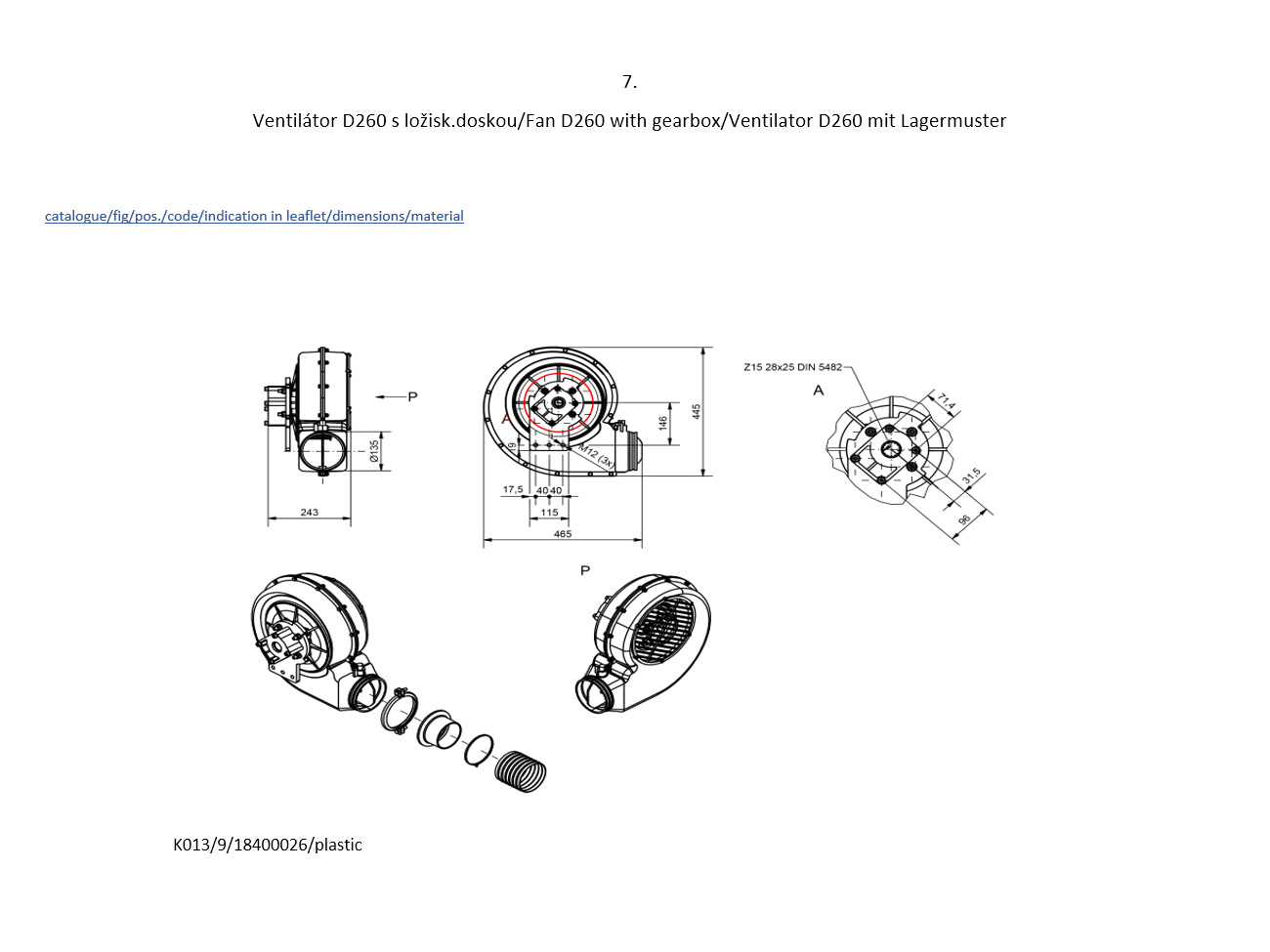

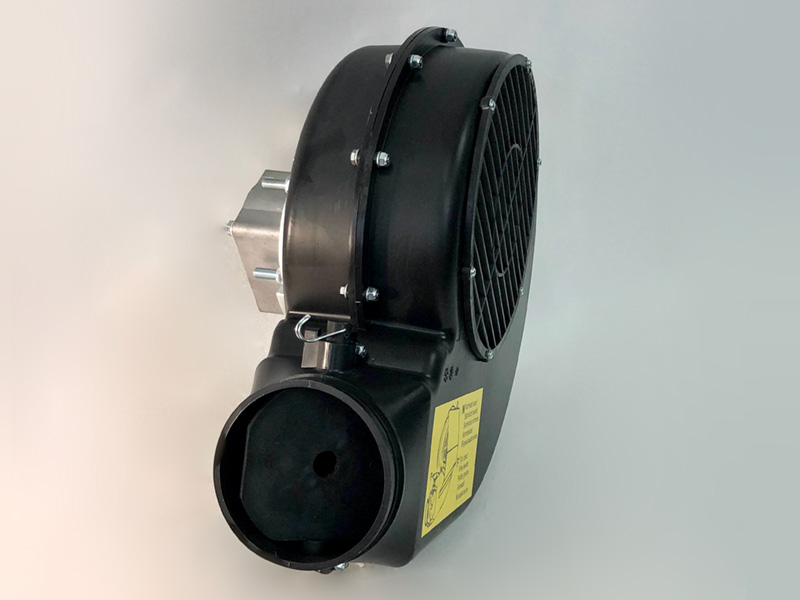

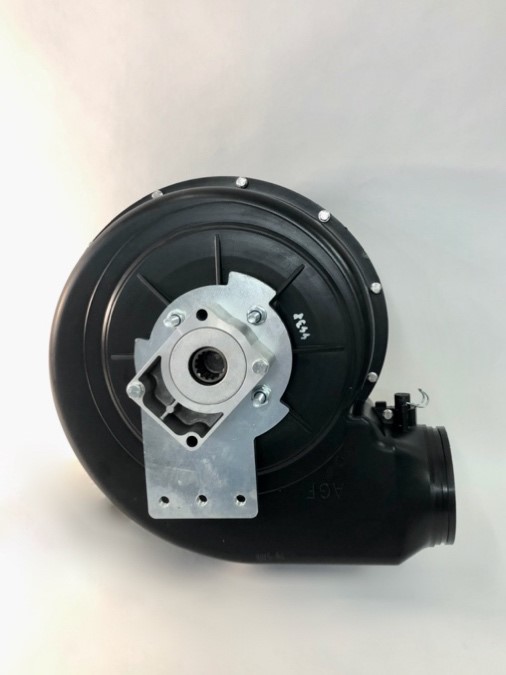

Ventilátor VEN 260 s ložiskovou doskou

Ventilátor s ložiskovou doskou je určený na výrobu tlakového vzduchu v dostatočnom tlaku a množstve pre potreby poľnohospodárských pneumatických sejačiek, alebo strojov obdobného použitia. Svojou konštrukciou je prispôsobený pre priamu agregáciu s vhodným rotačným hydromotorom. Ventilátor tejto konštrukcie tvorí kompaktný rozmerovo -minimalizovaný celok, ktorý umožňuje jeho jednoduchú fixáciu o rám sejačky.

Viac informácií vieme poskytnúť na vyžiadanie.

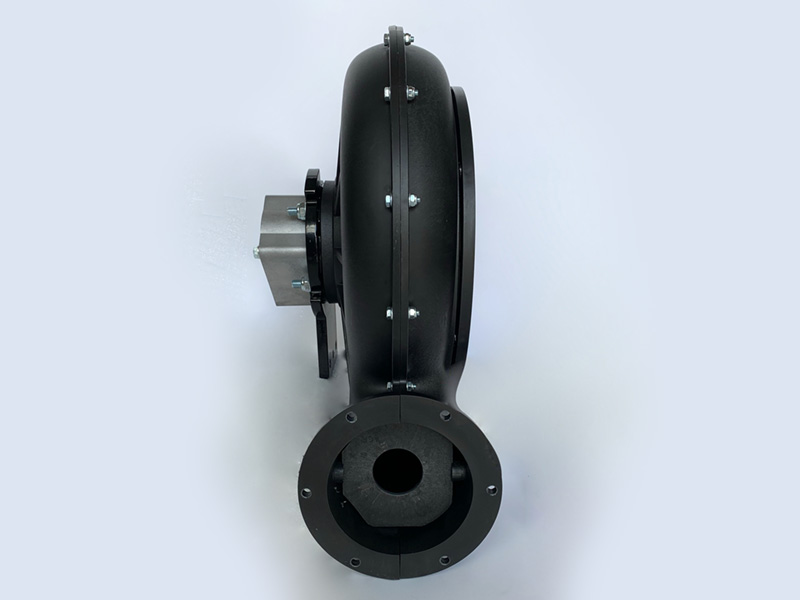

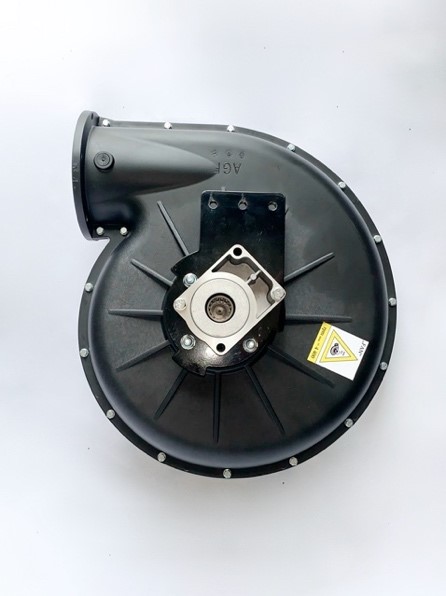

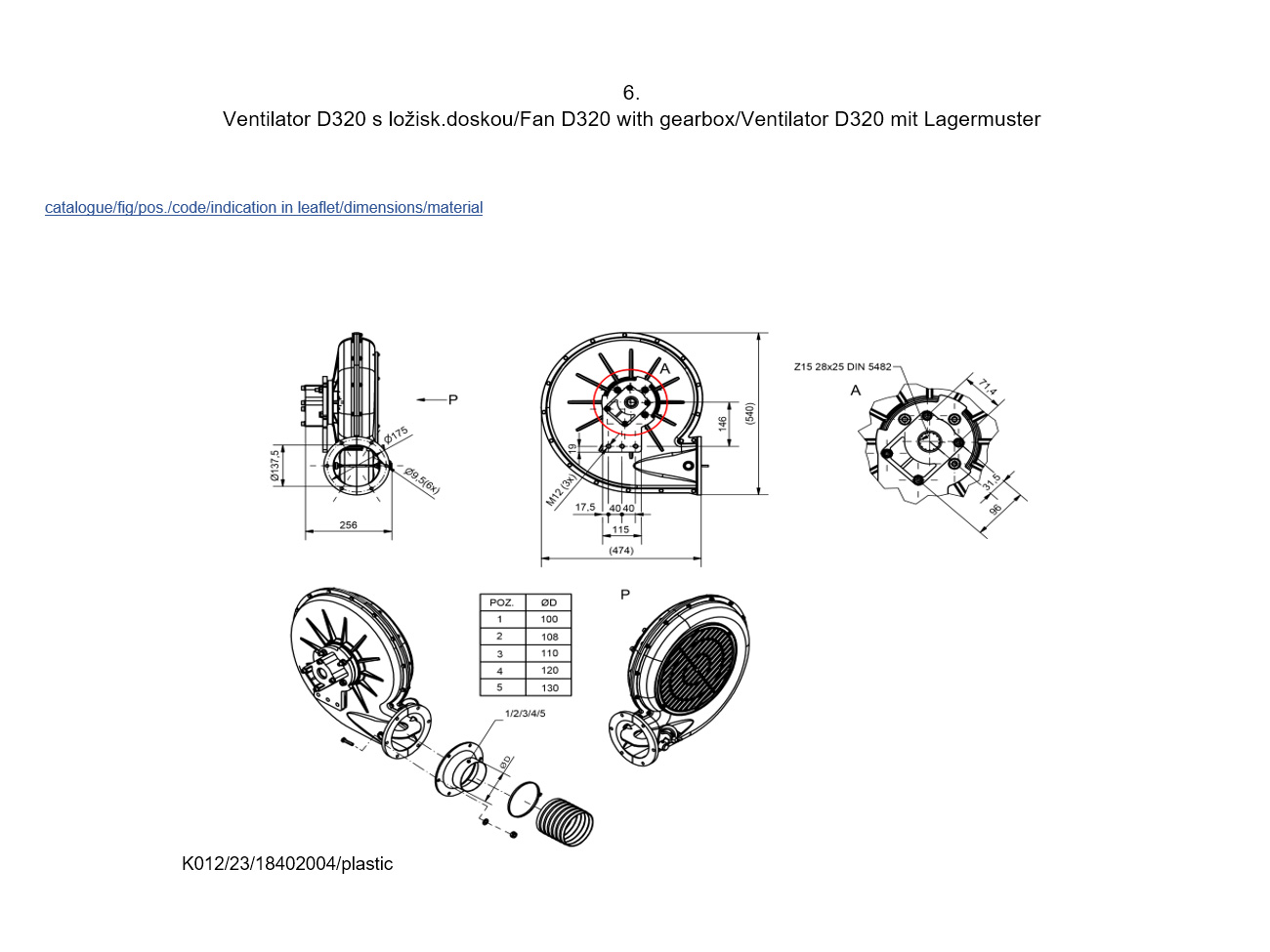

Ventilátor VEN 320 s ložiskovou doskou

Ventilátor s ložiskovou doskou je určený na výrobu tlakového vzduchu v dostatočnom tlaku a množstve pre potreby poľnohospodárských pneumatických sejačiek, alebo strojov obdobného použitia. Svojou konštrukciou je prispôsobený pre priamu agregáciu s vhodným rotačným hydromotorom. Ventilátor tejto konštrukcie tvorí kompaktný rozmerovo -minimalizovaný celok, ktorý umožňuje jeho jednoduchú fixáciu o rám sejačky.

Difúzory

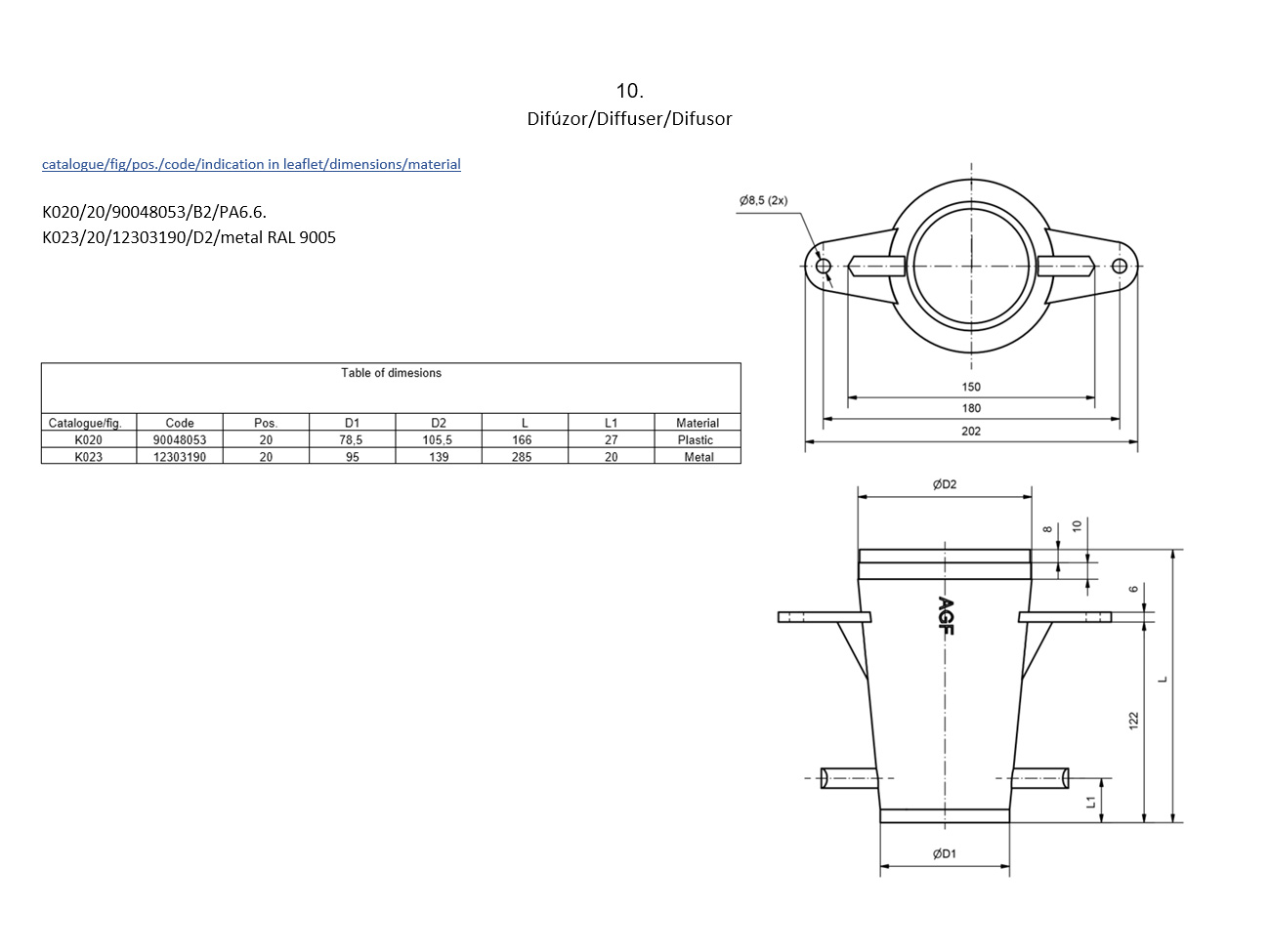

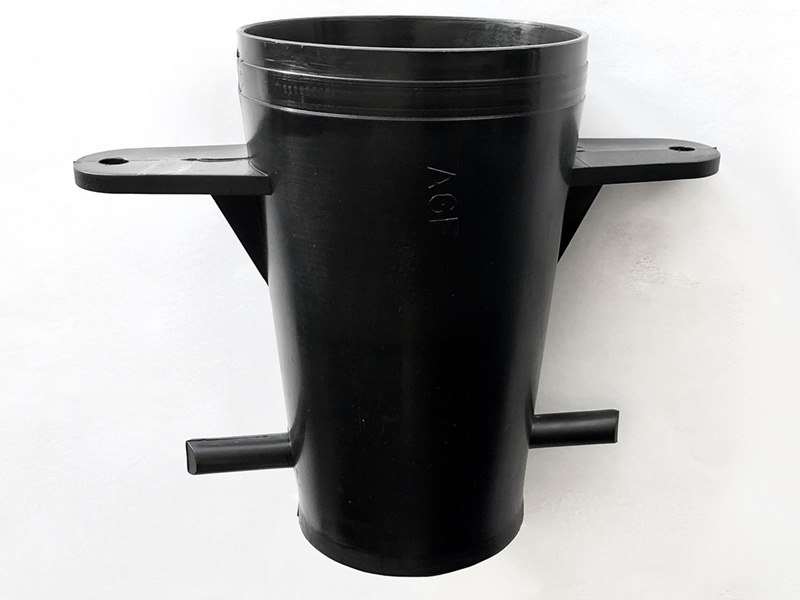

Difúzor

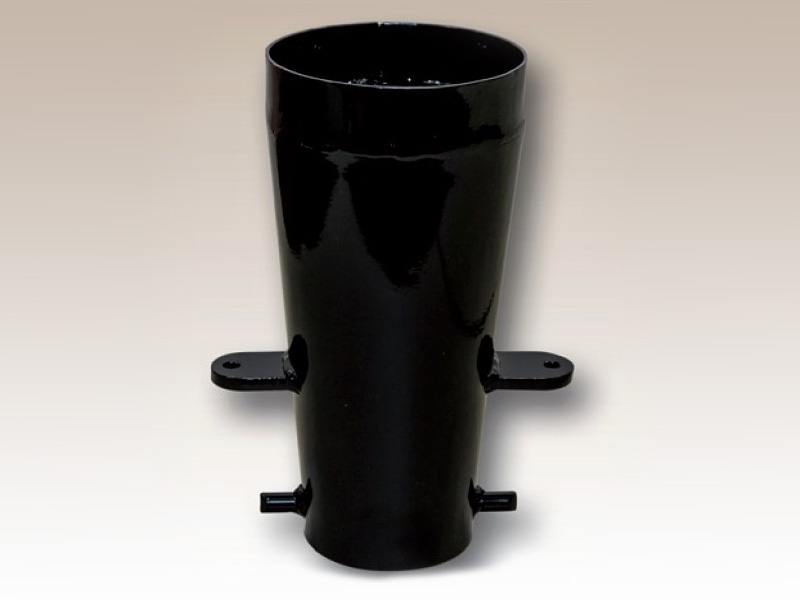

Difúzor lievik D135

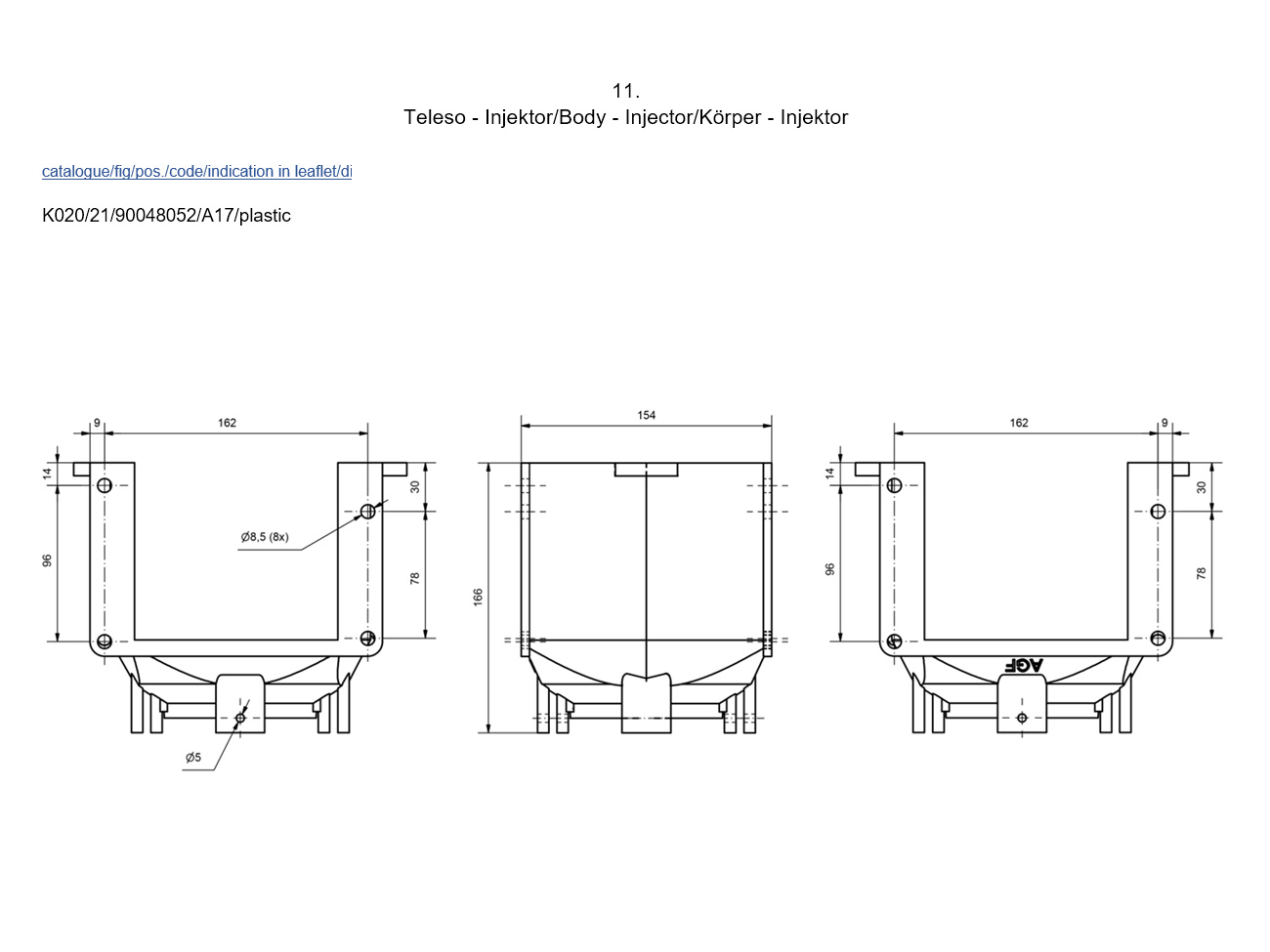

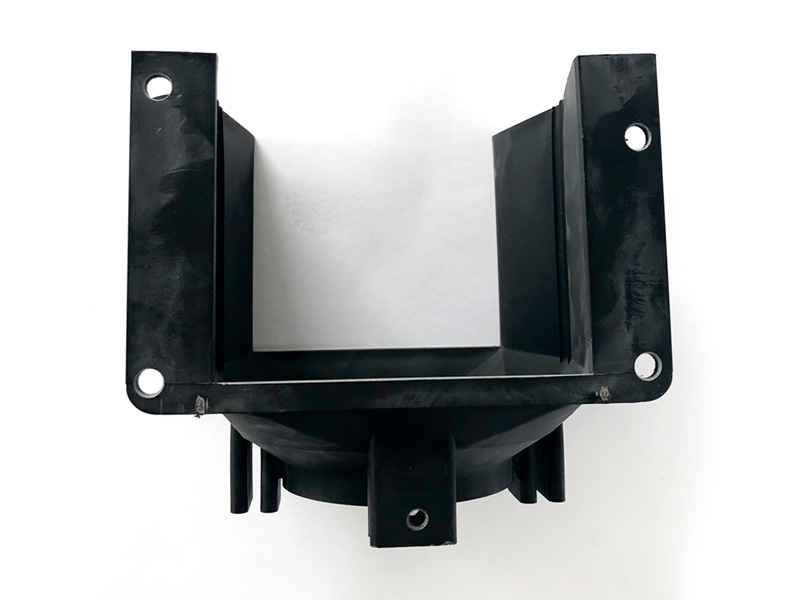

Injektor

Hadice

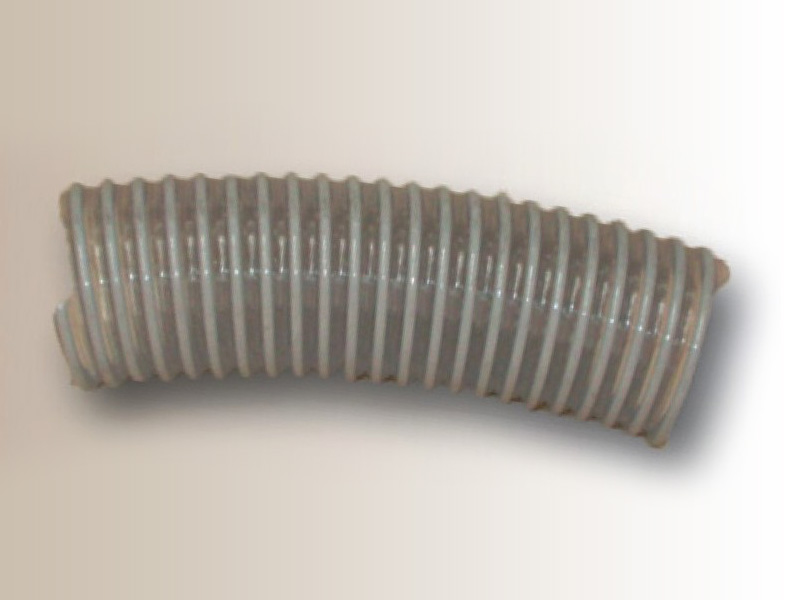

 Hadica D100

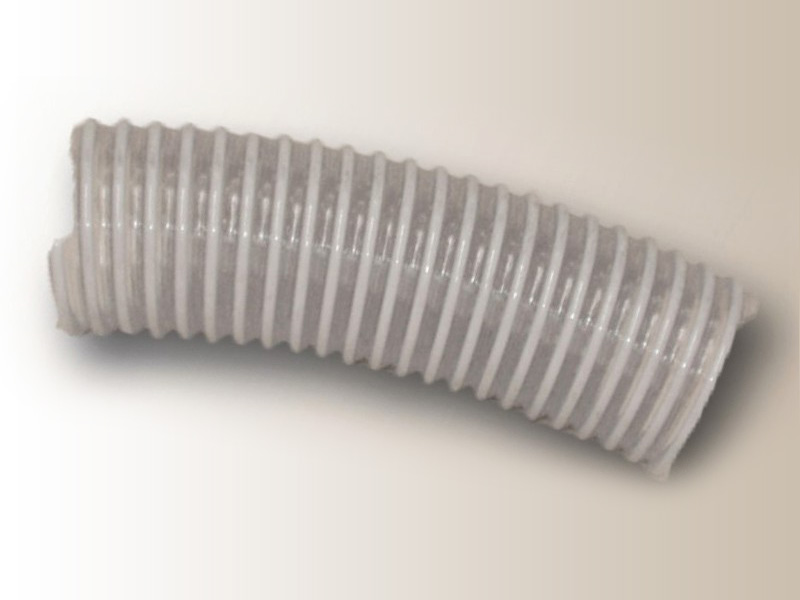

 Hadica D130

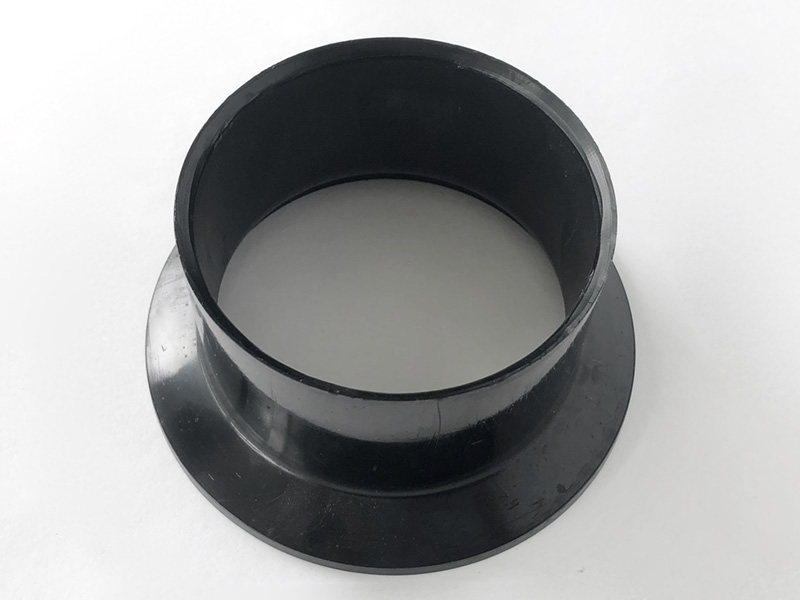

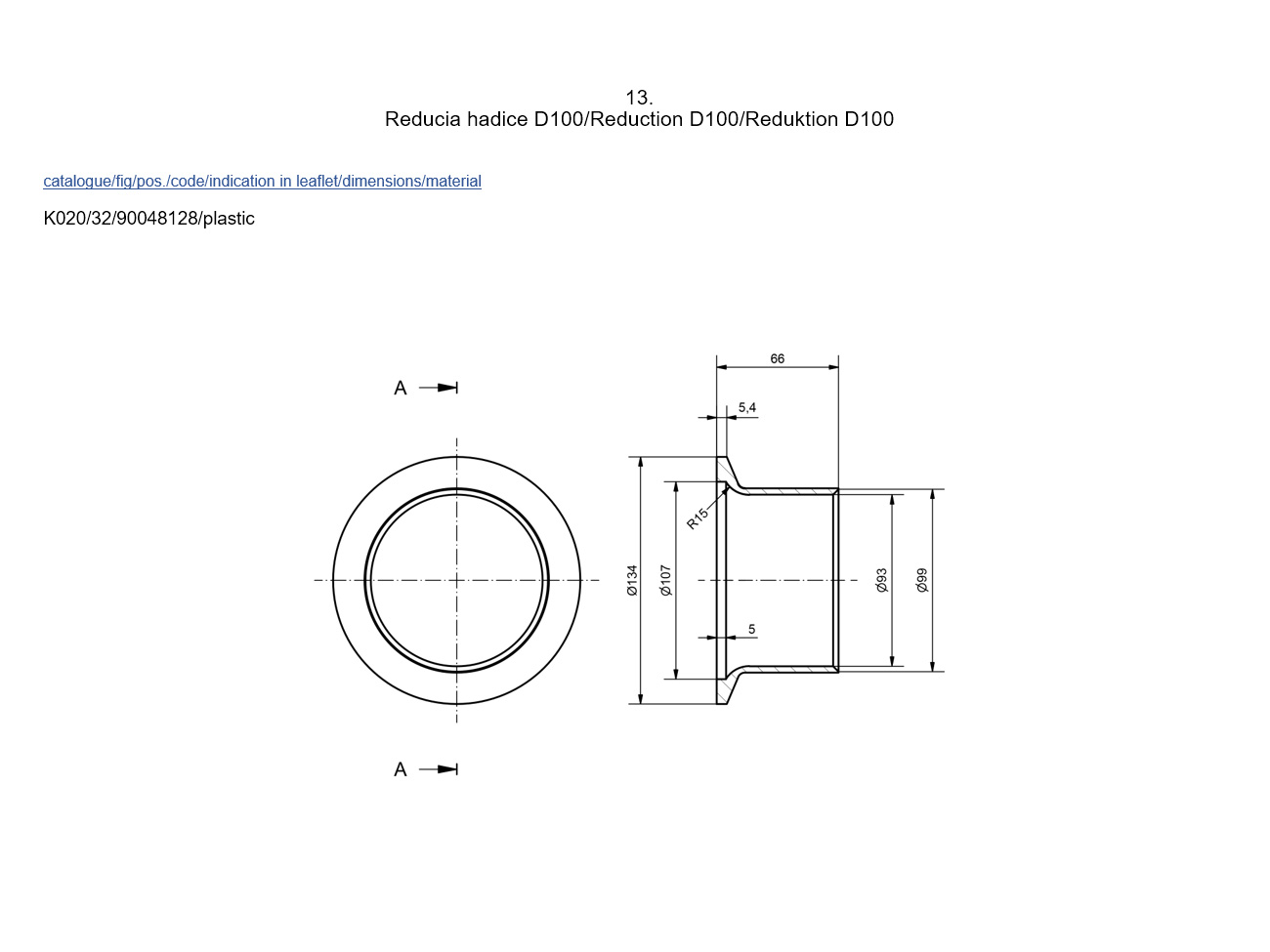

Redukcia hadice D100

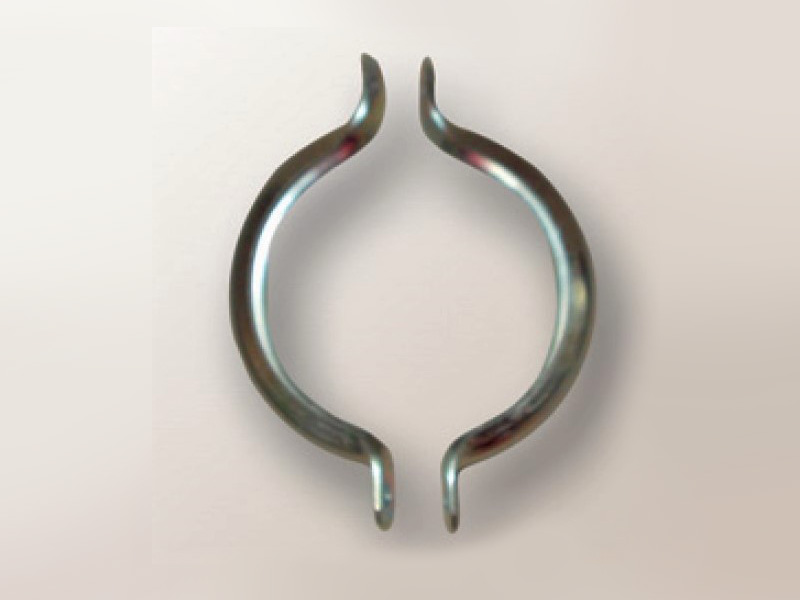

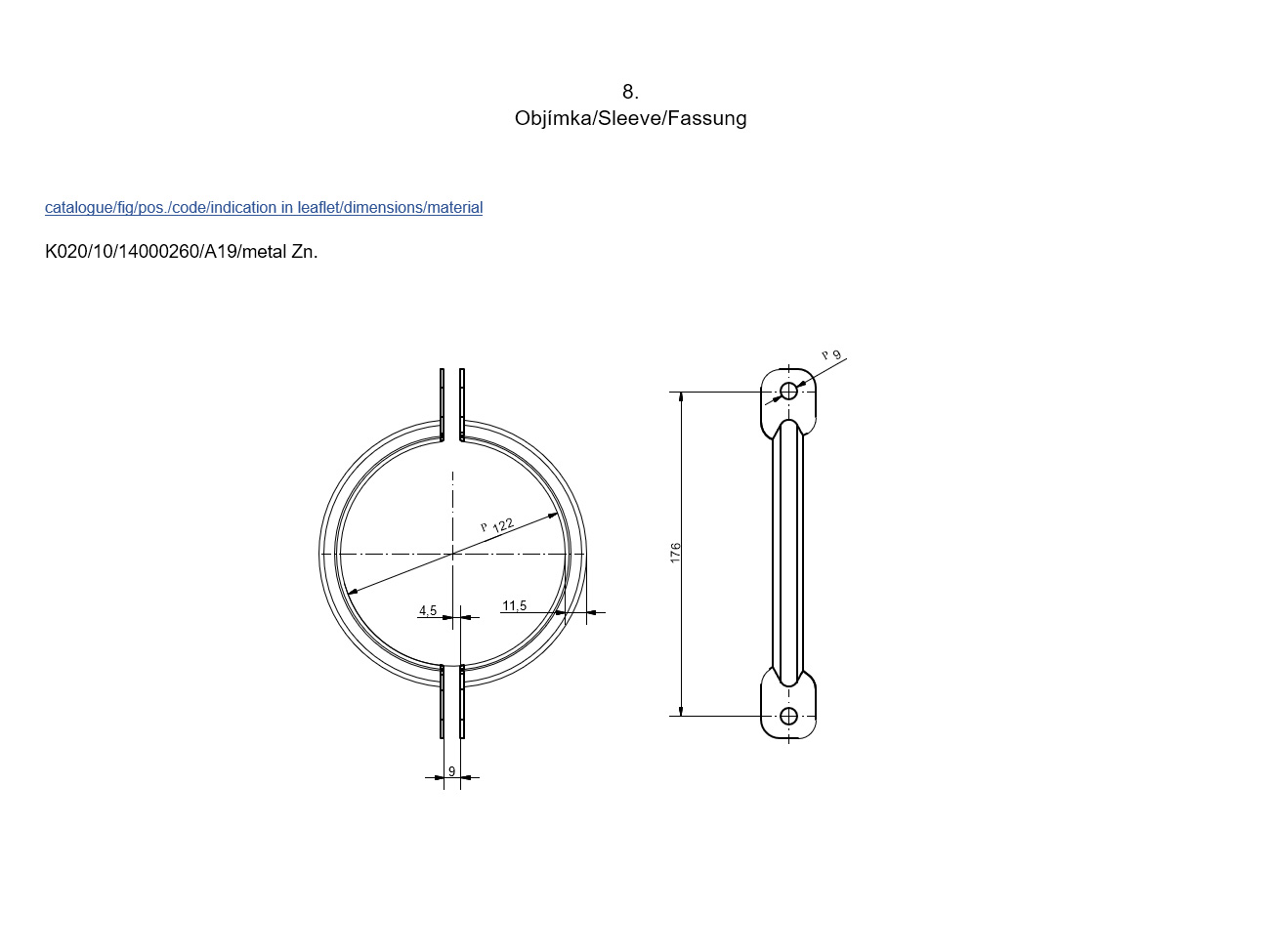

Objímka kovová

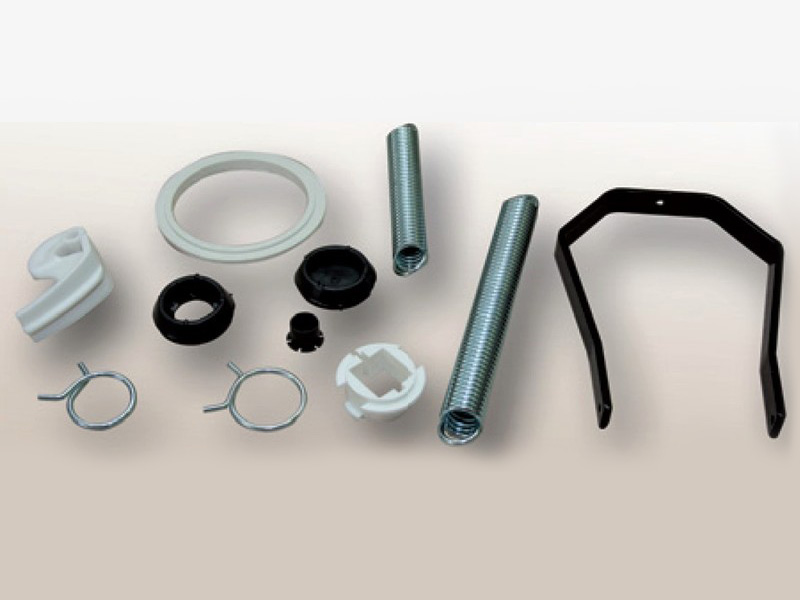

Upínací materiál

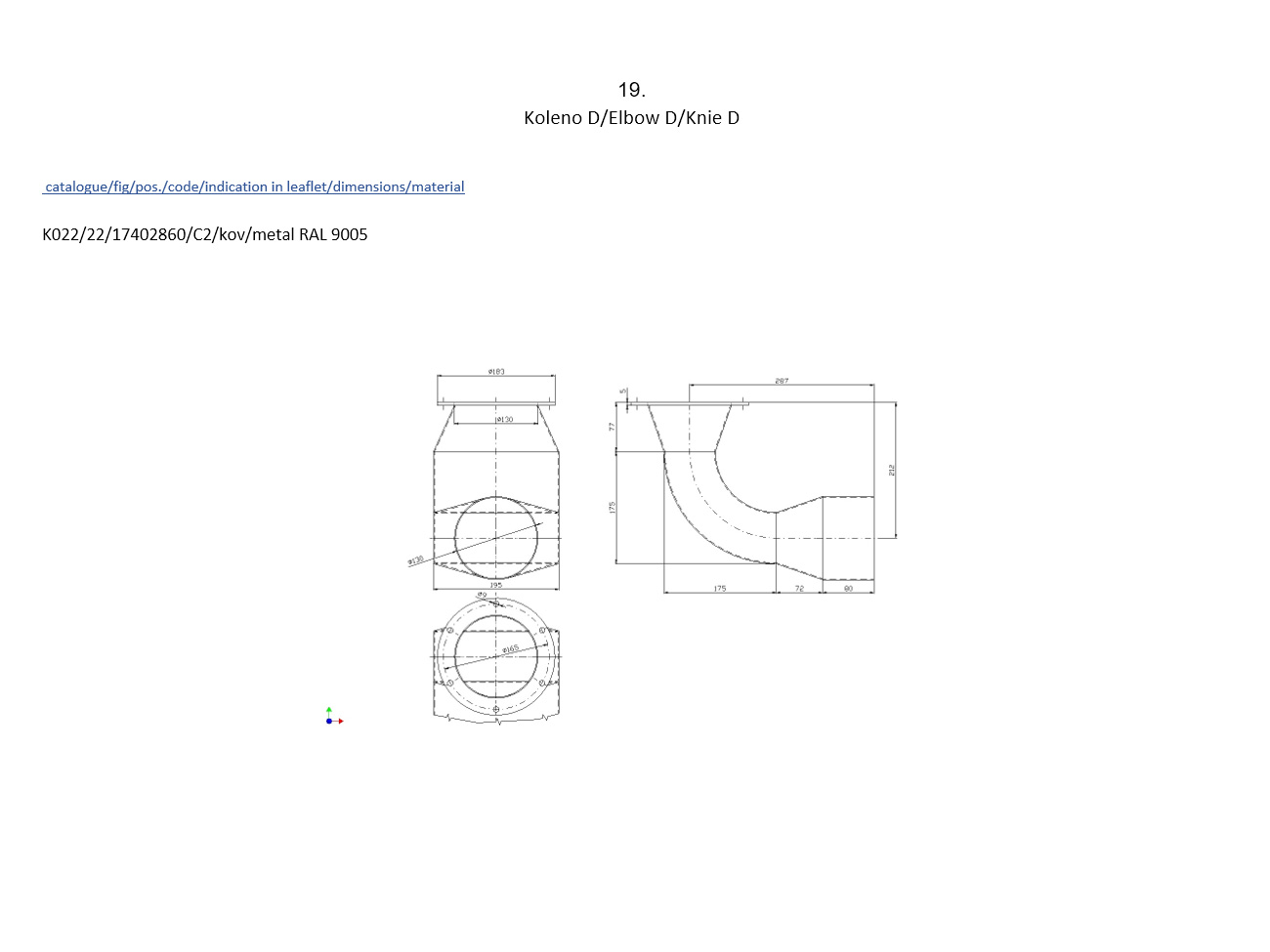

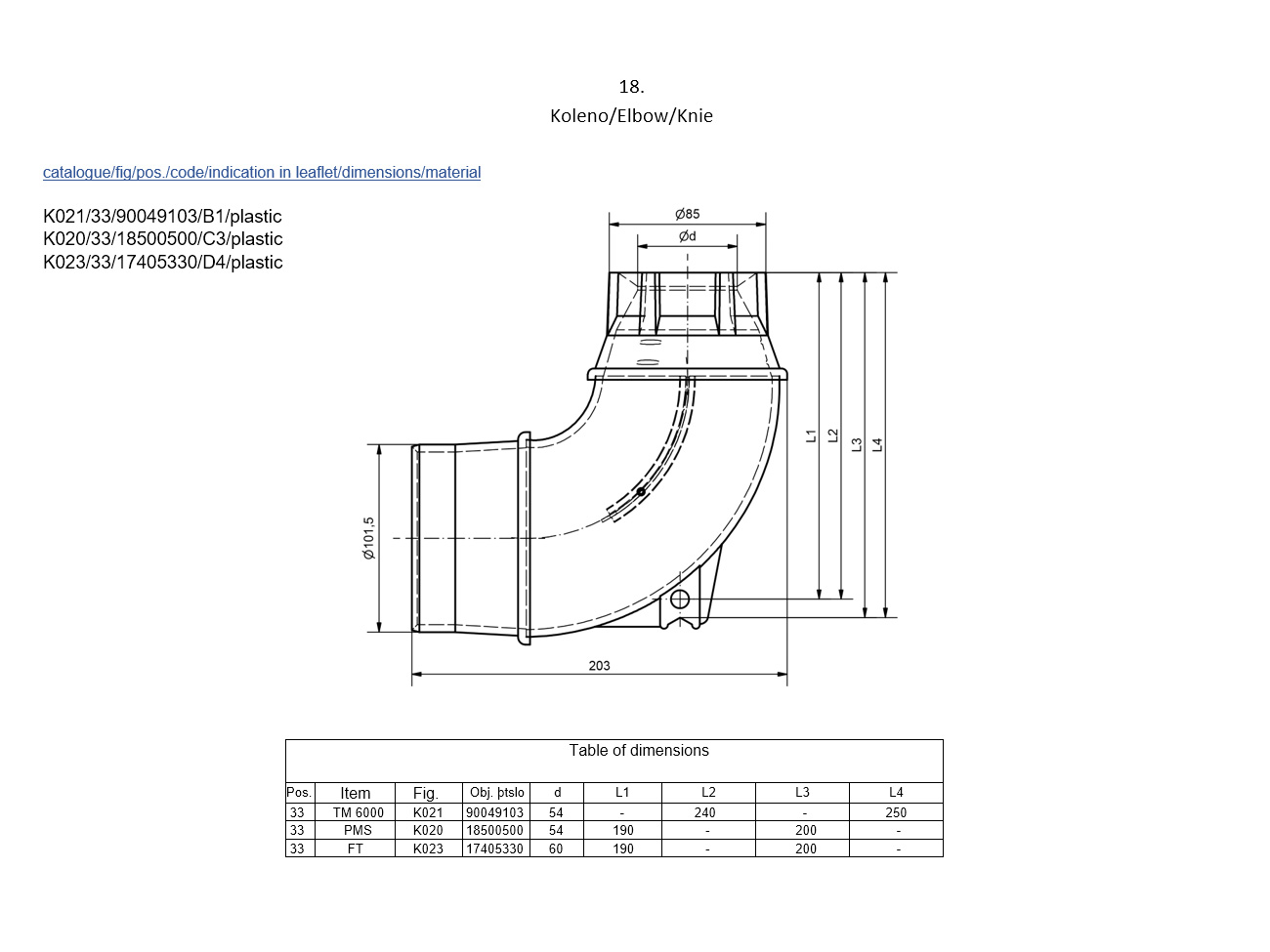

Kolená

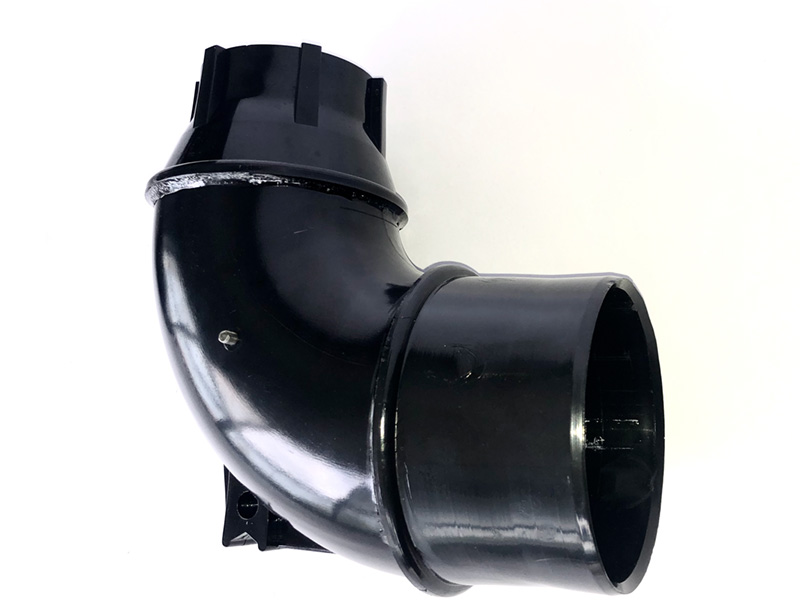

Koleno 3m fí 55

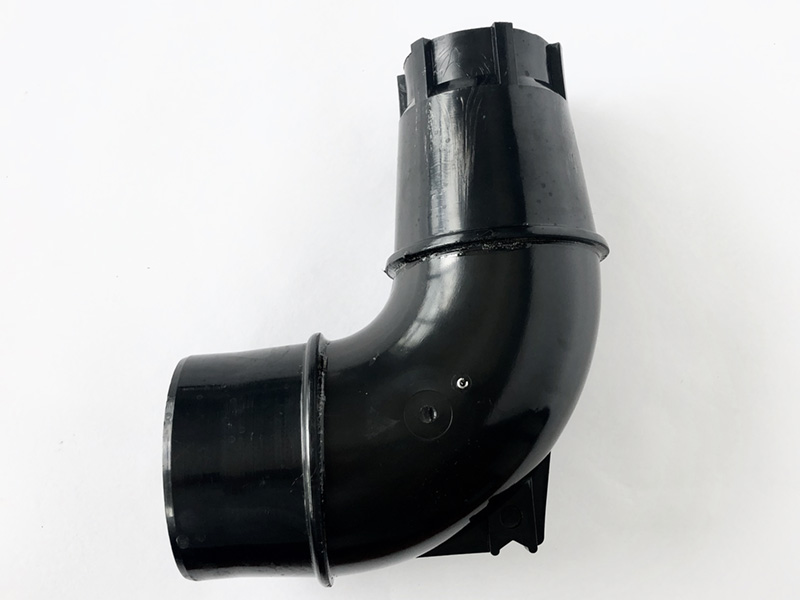

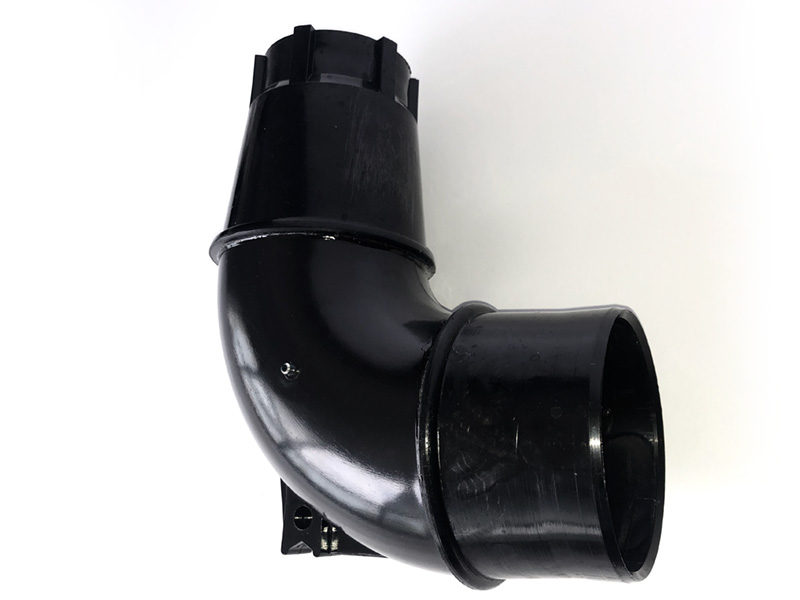

Koleno 6m fí 55

Koleno 6m fí 60

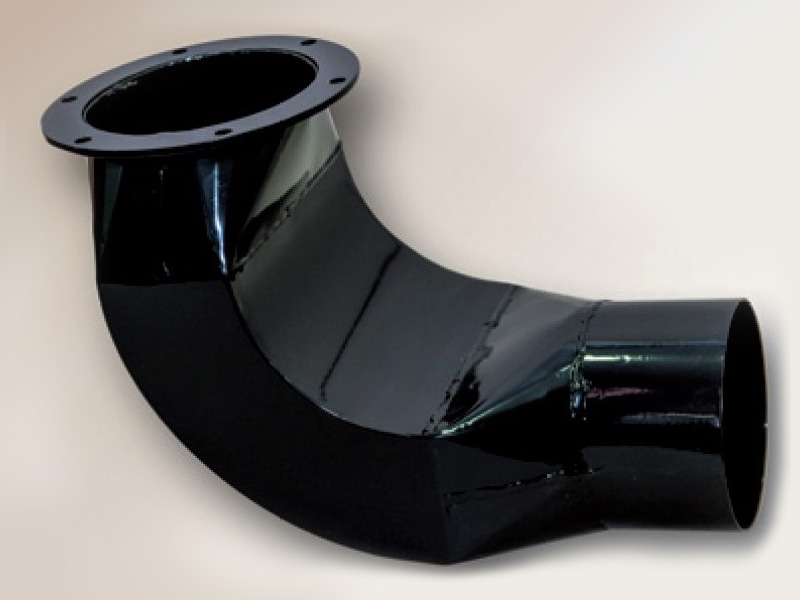

Koleno plechové fí 130

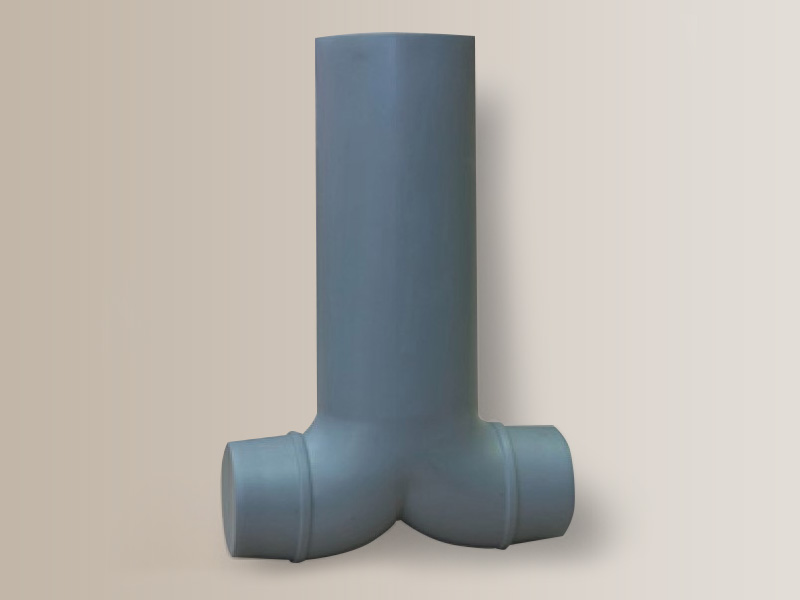

Dvojkoleno

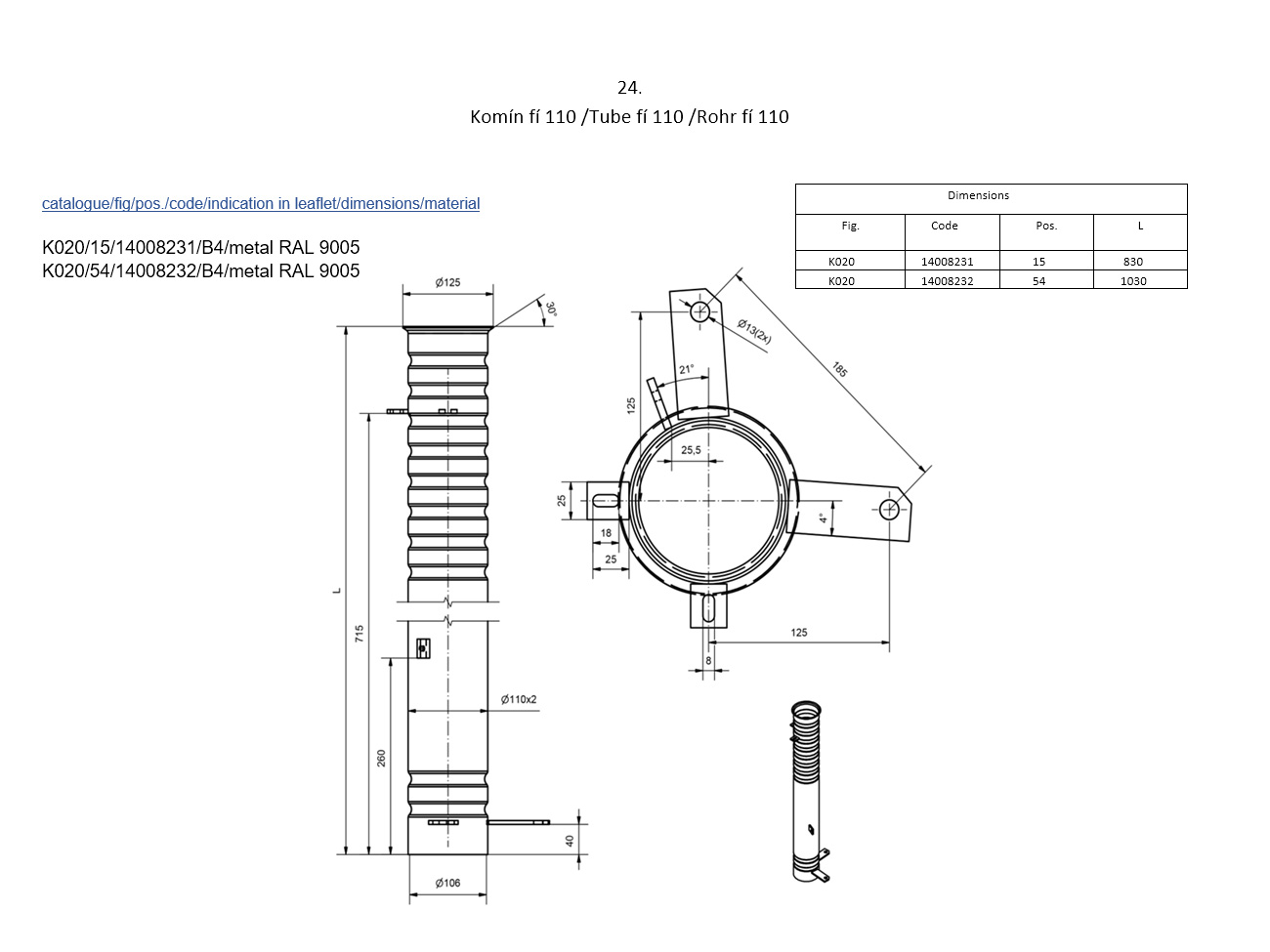

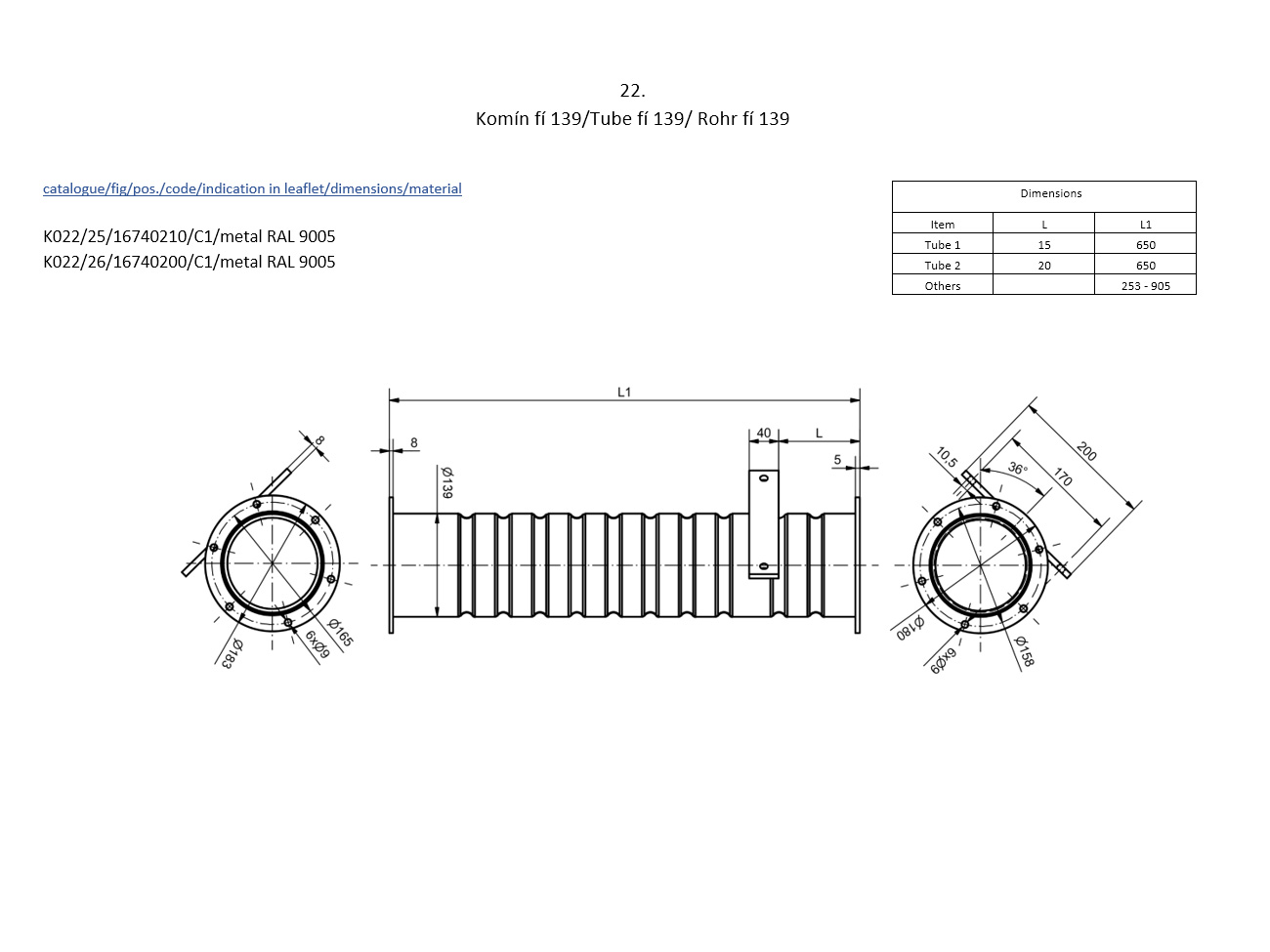

Komíny

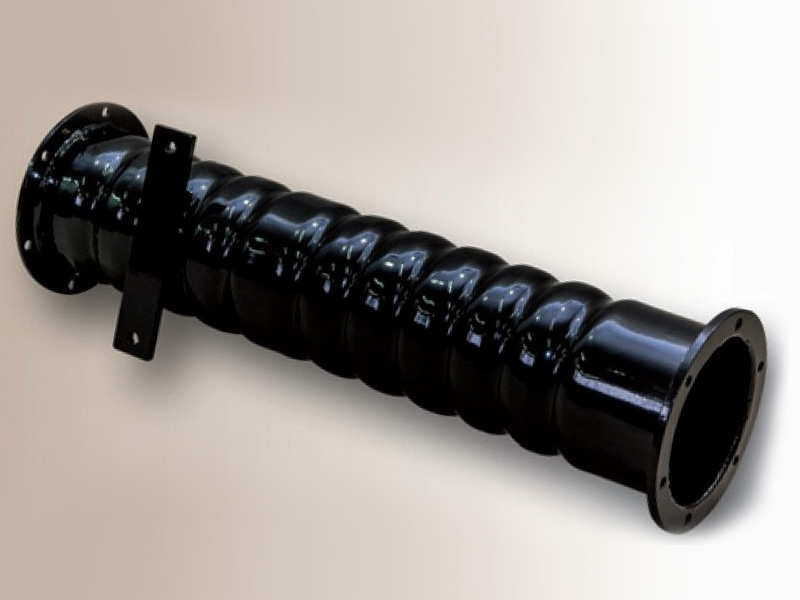

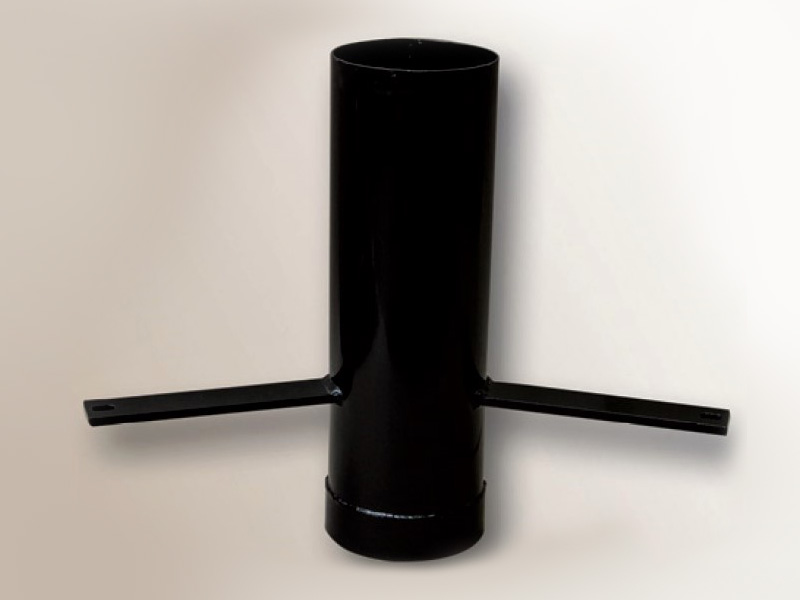

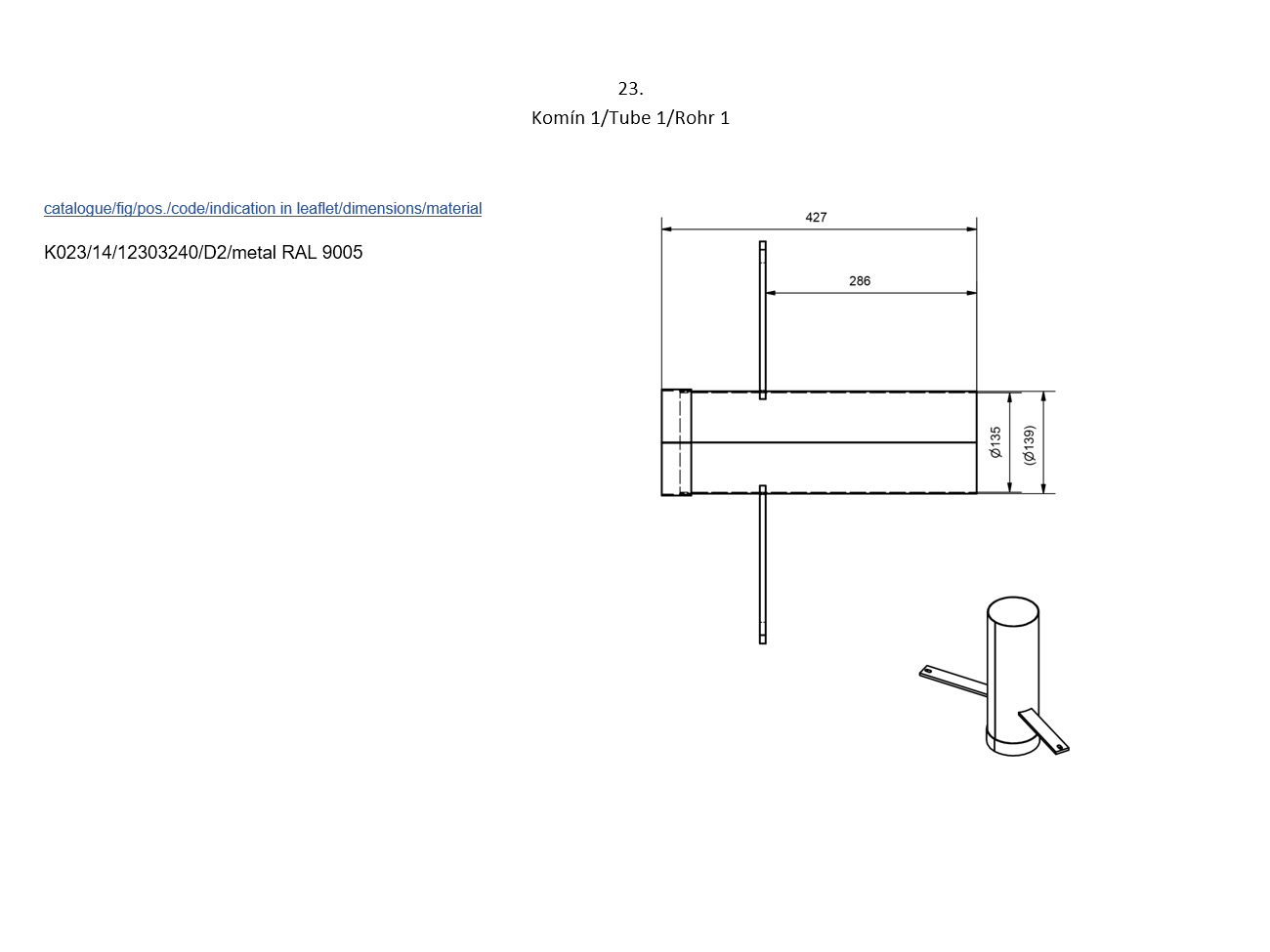

Komín D135

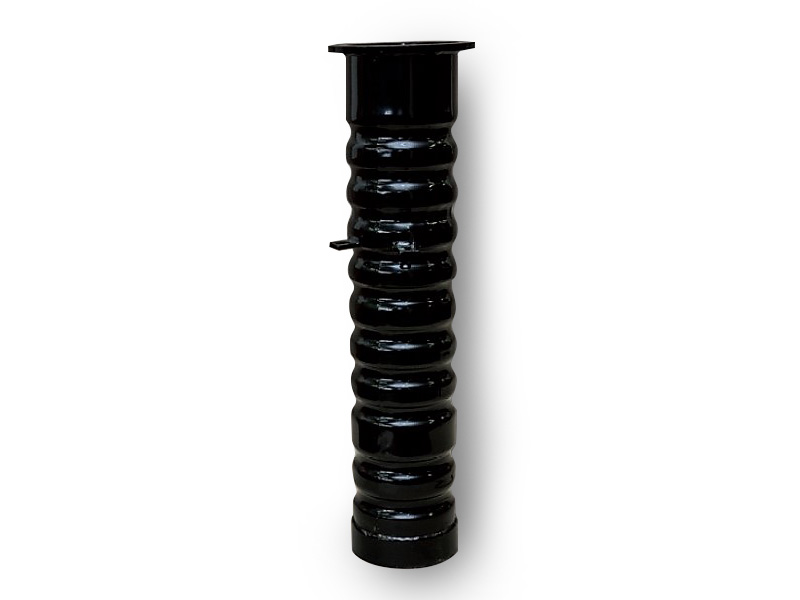

Komín D135

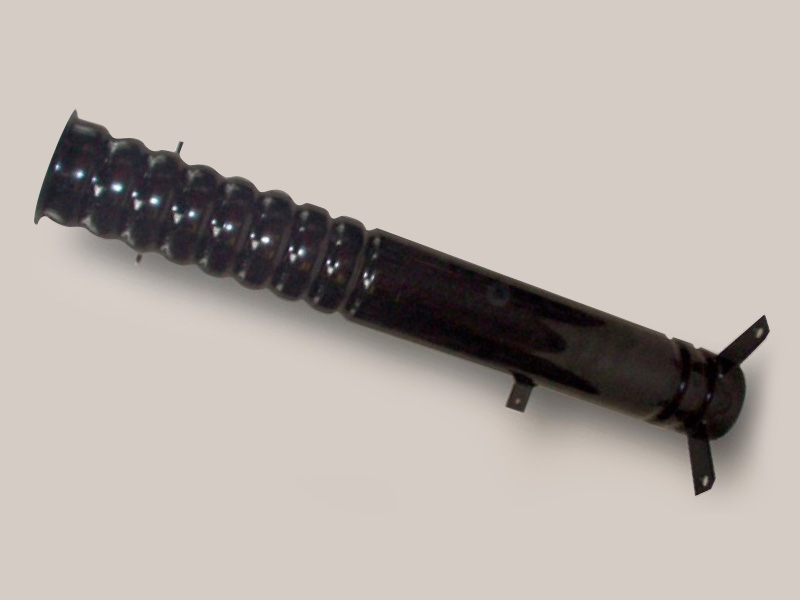

Komín D106

Komín D135

Horizontálny injekčný uzol

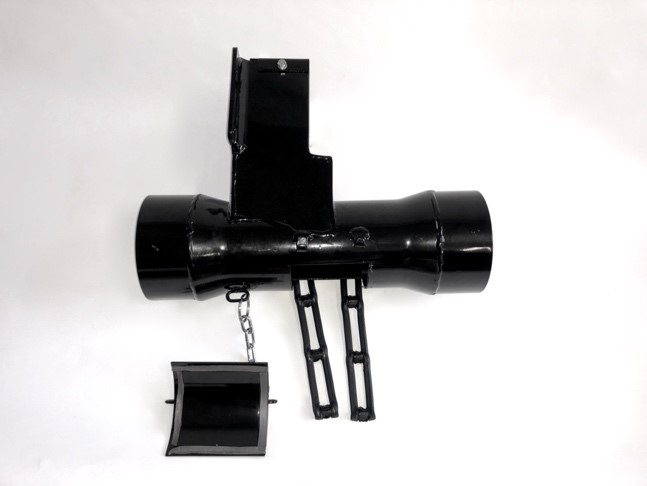

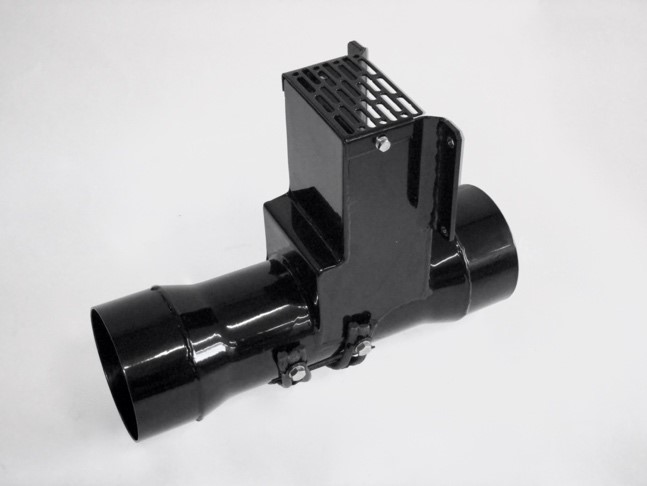

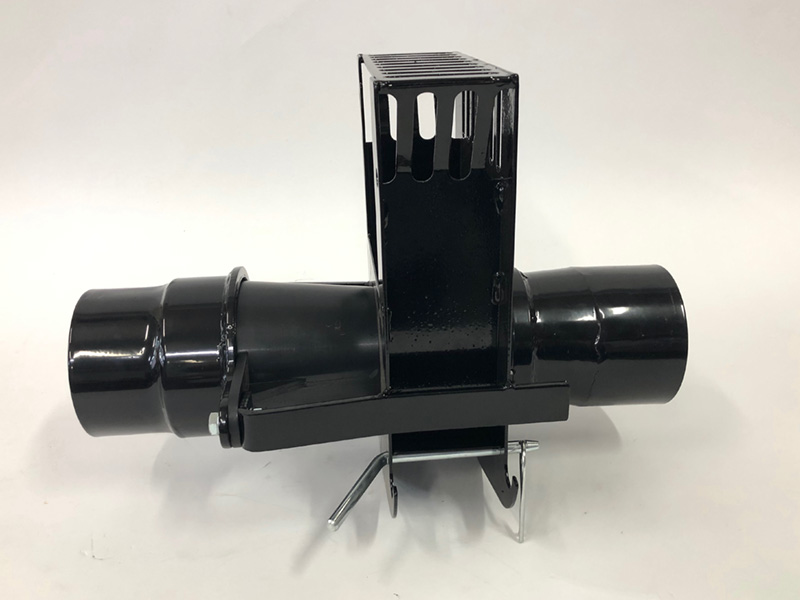

Horizontálny injekčný uzol MISTRAL

Horizontálny injekčný uzol typu HIU – 4G je dôležitý komponent dávkovacieho-dopravného vzduchového systému MISTRAL, ktorý zabezpečuje podmienky pre výkonnú prepravu nadávkovaného osiva/hnojiva cez výsevové hadice a následne výsevné jednotky do pôdy. Svojou konštrukciou výrazne zvyšuje prepravný výkon celého dávkovaco-dopravného vzduchového systému MISTRAL. Vzhľadom na orientáciu HIU – 4G voči polohe dávkovača, môže byť jeho konštrukčné vyhotovenie s rôznym natočením jeho pripojovacej príruby.

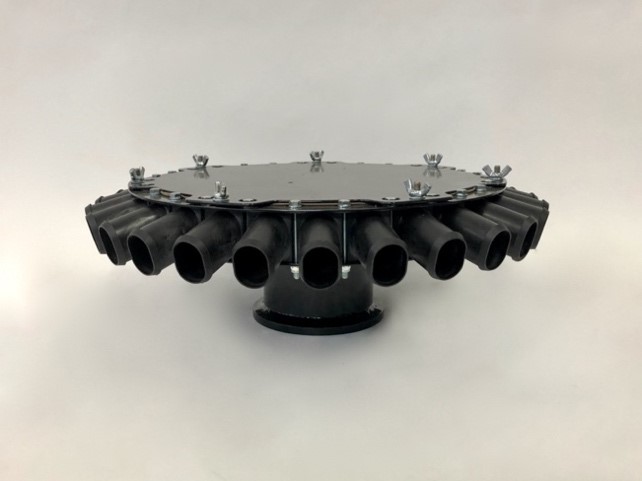

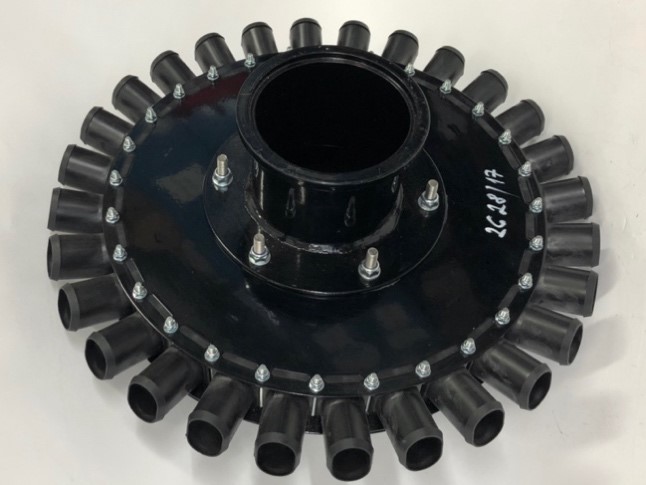

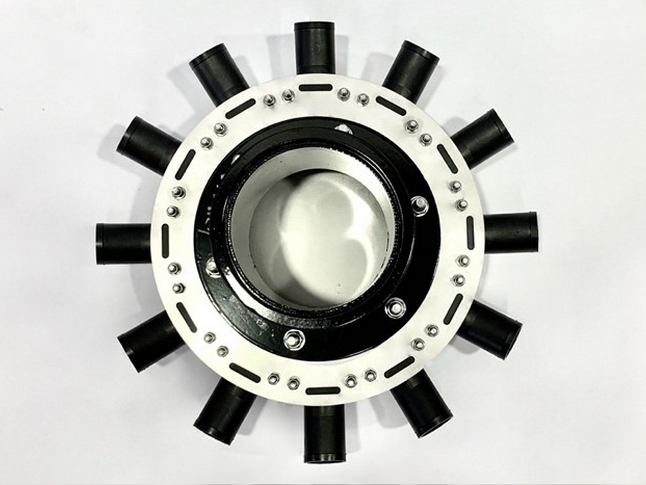

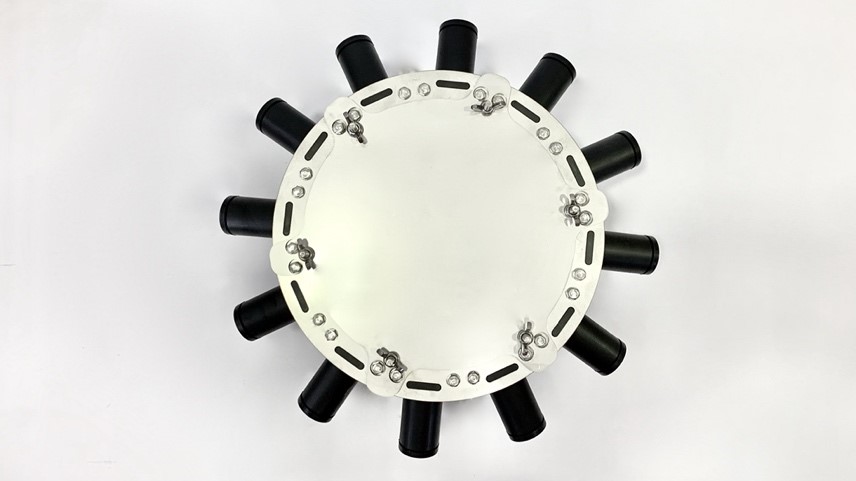

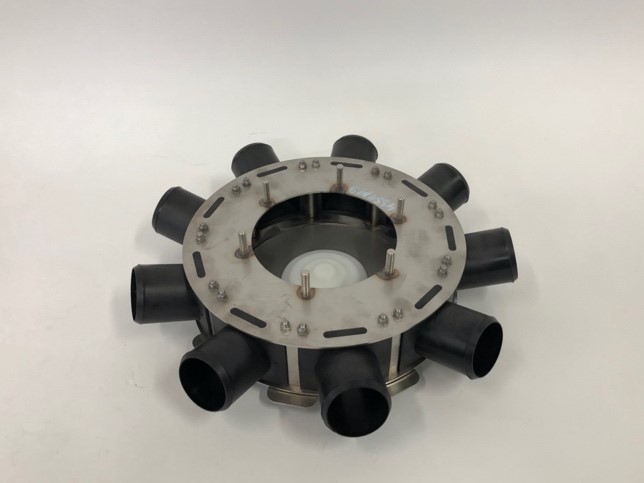

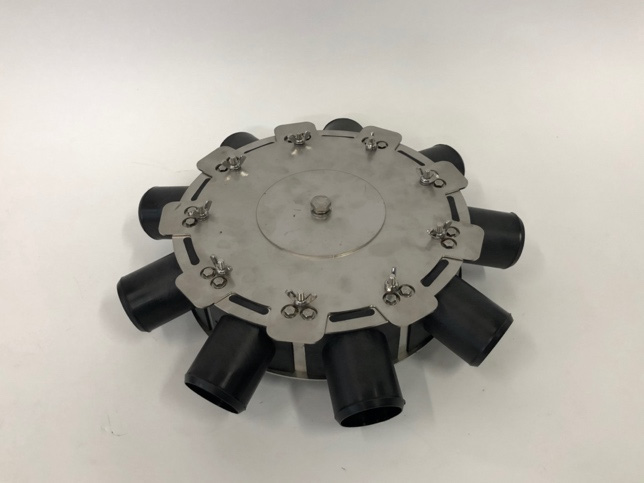

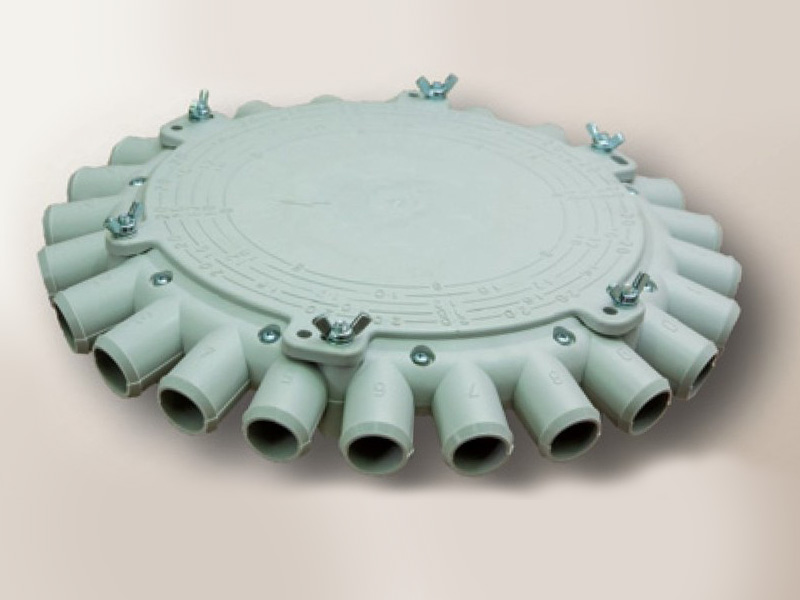

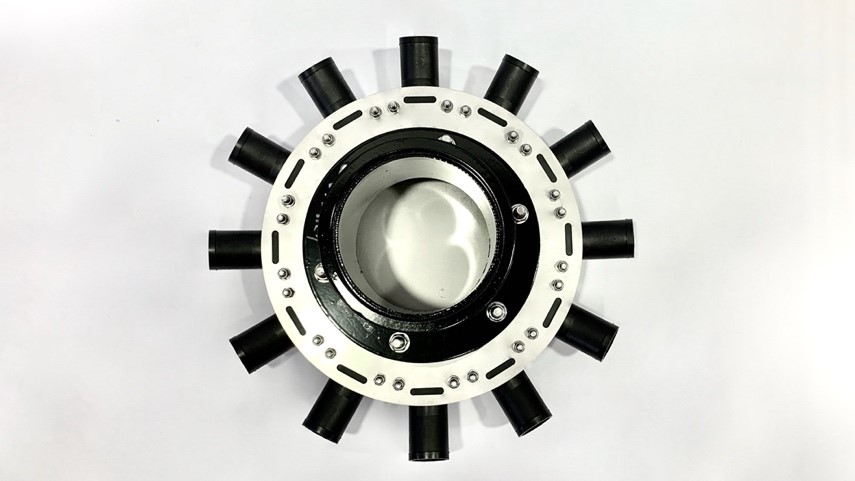

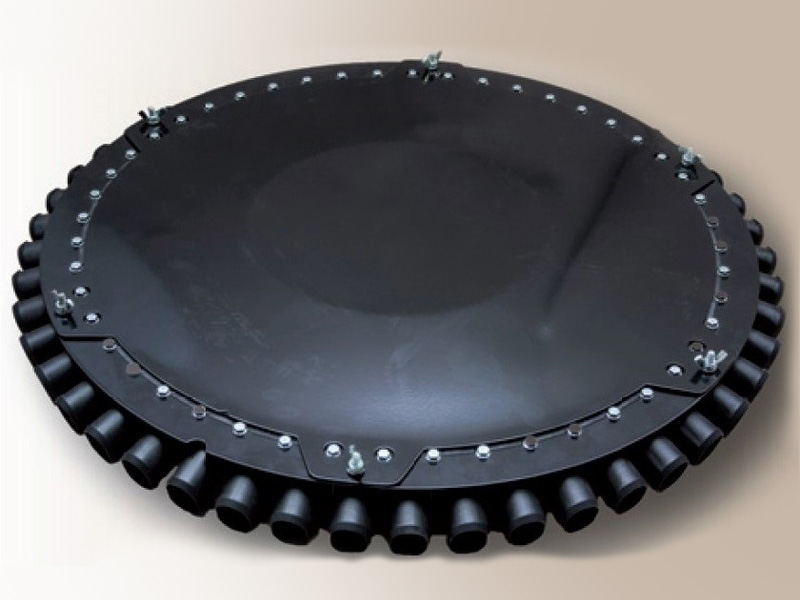

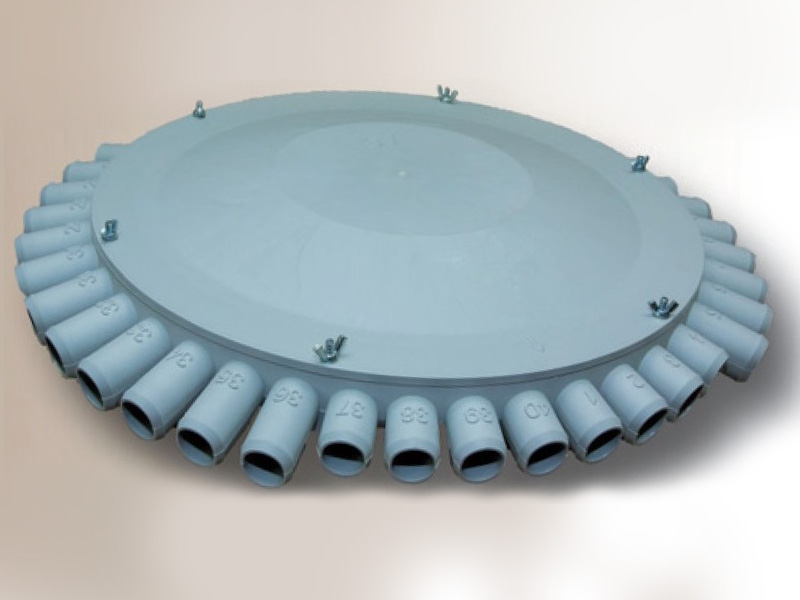

Rozdeľovače osiva/hnojiva

Redukčný kryt rozdeľovača

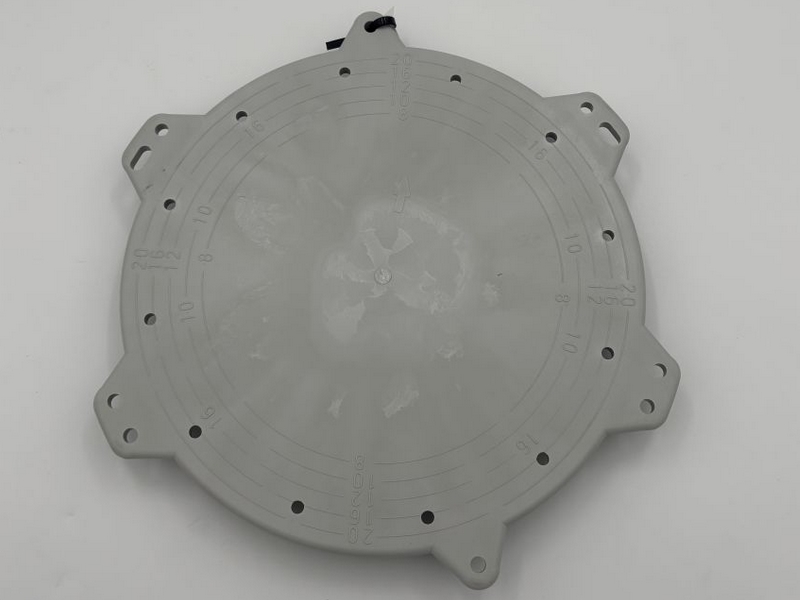

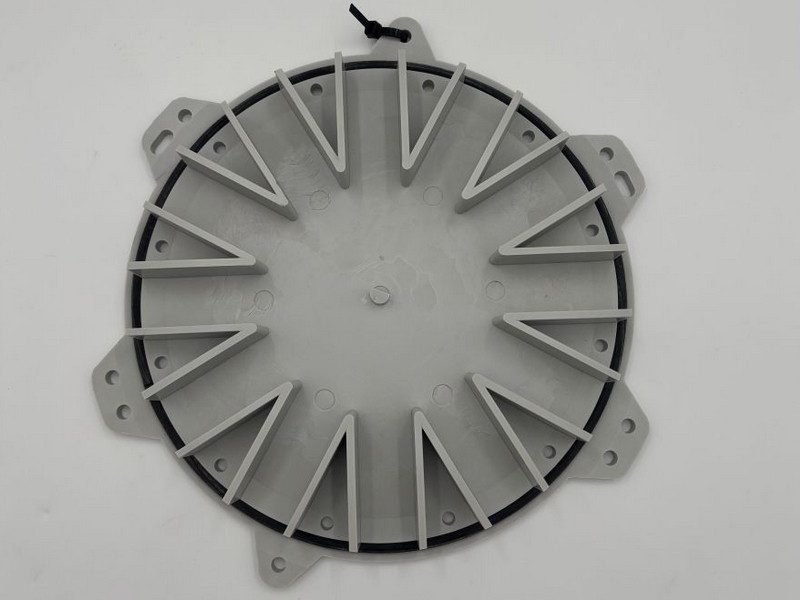

Redukčný kryt 24 12 plast

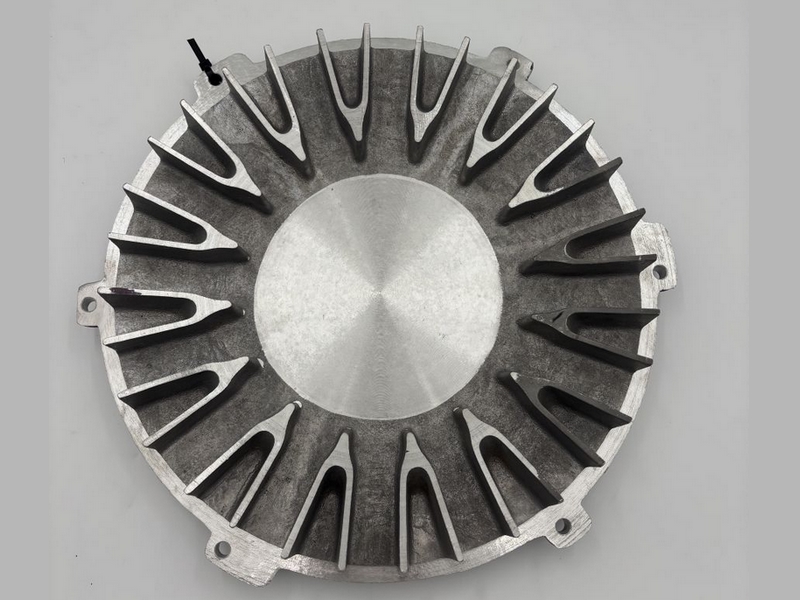

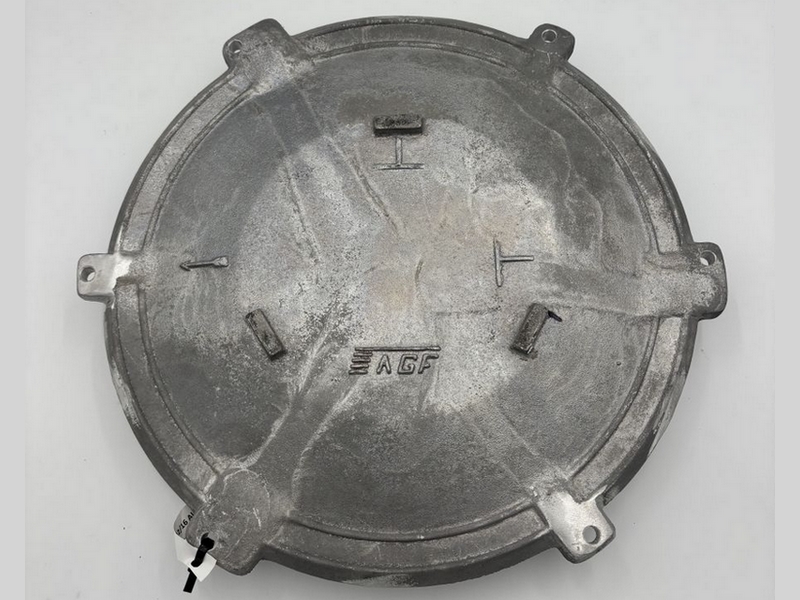

Redukčný kryt 32_16 AL

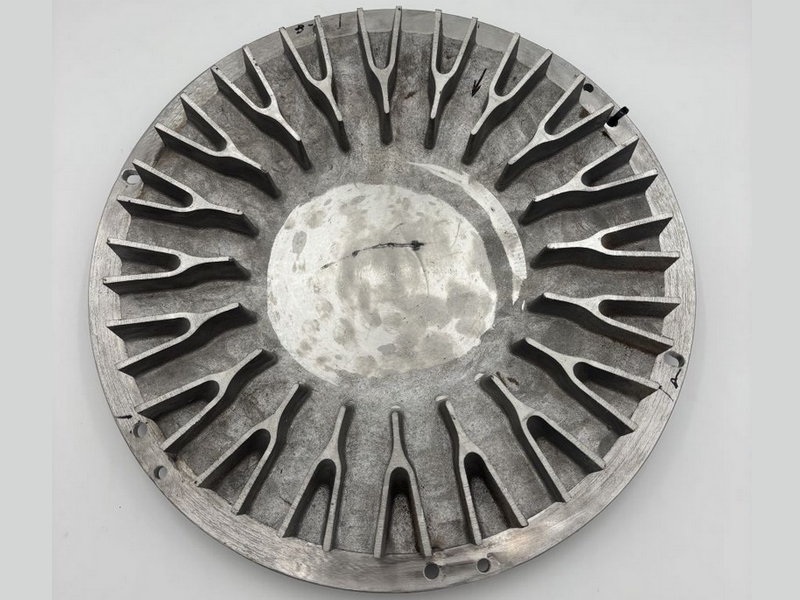

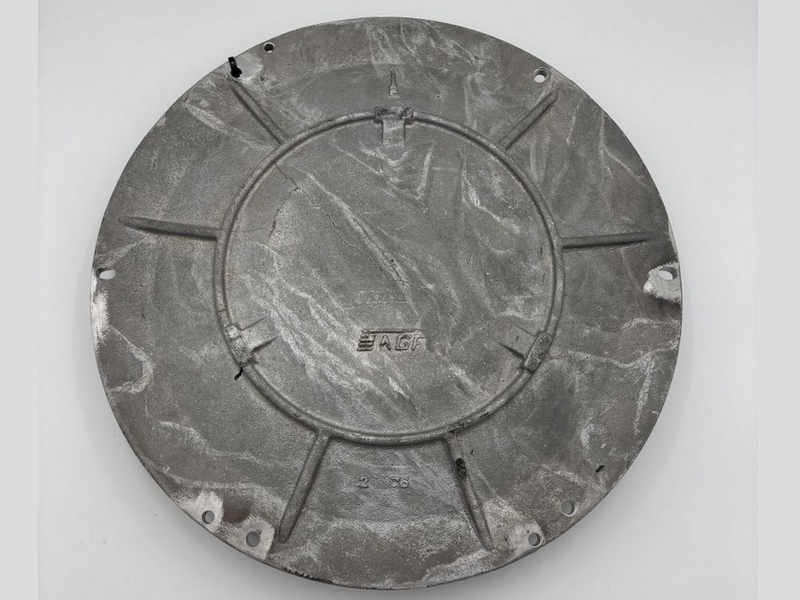

Redukčný kryt 40_20 AL

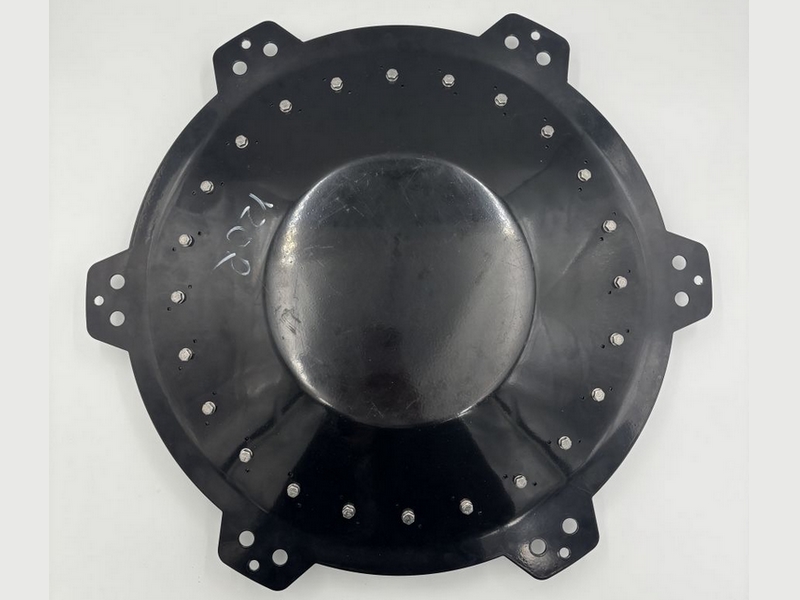

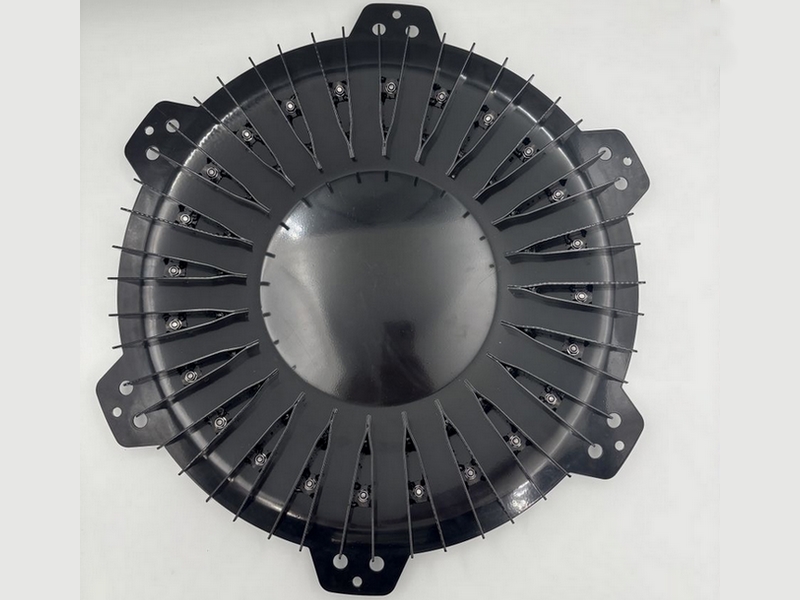

Redukčný kryt 48_24 plech Solano

S pružiny, zavlačovacie pavúčiky

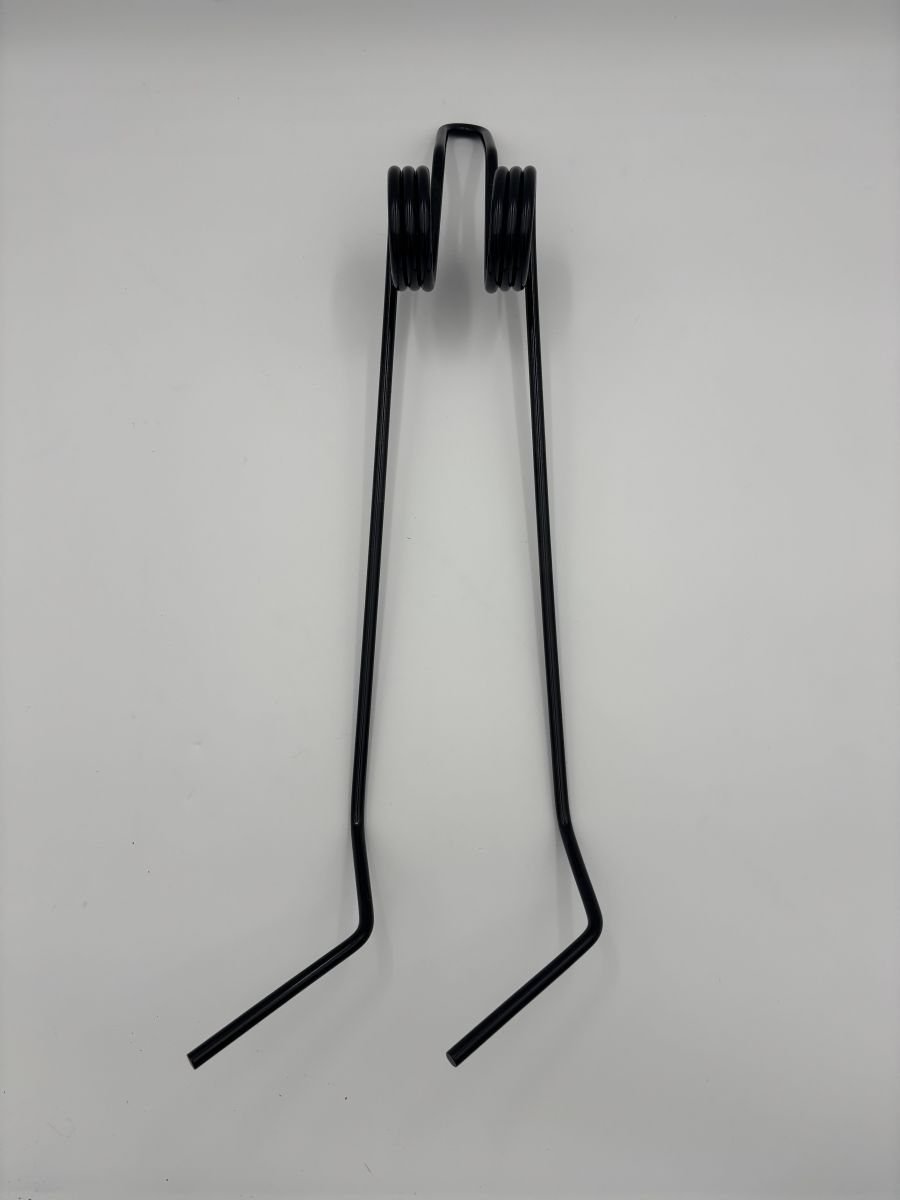

S pružina

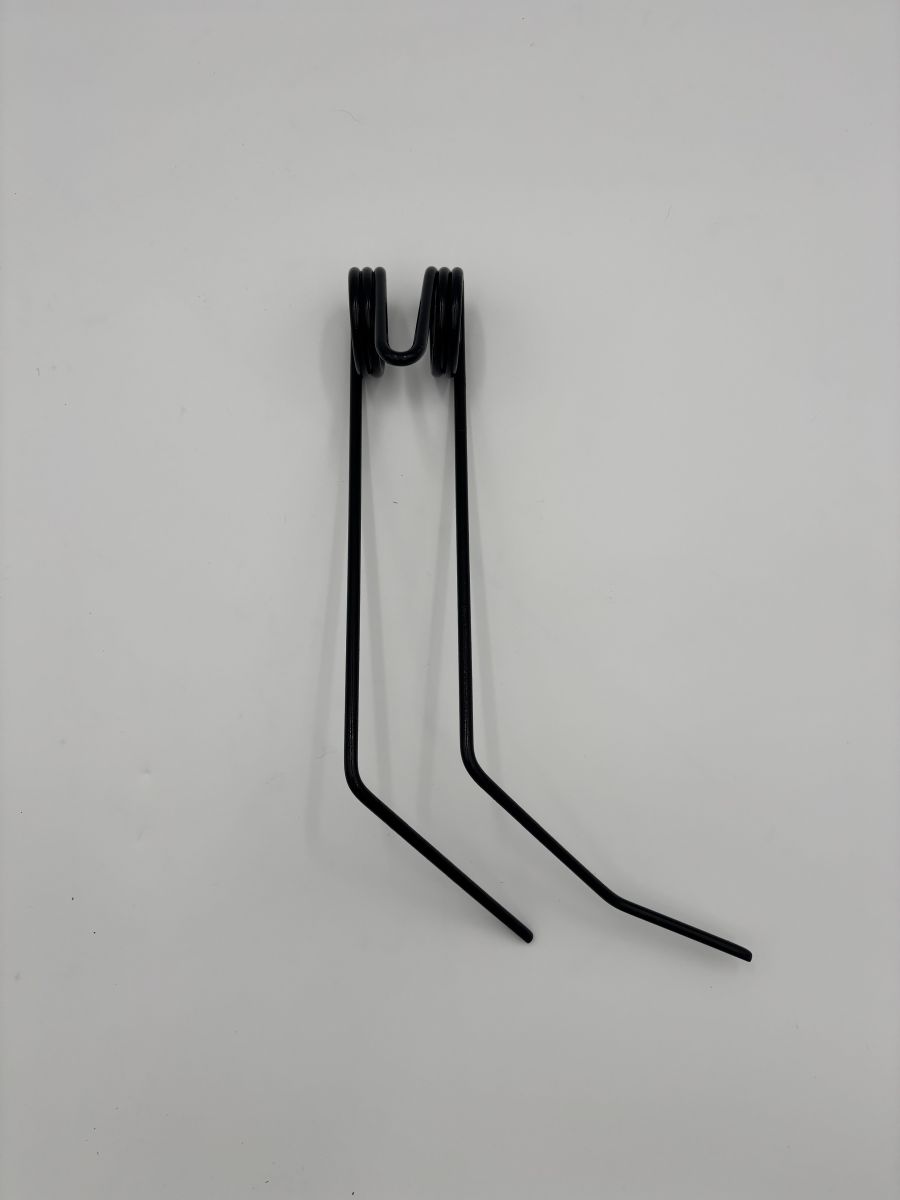

ZAvlačovacie pavúčiky
